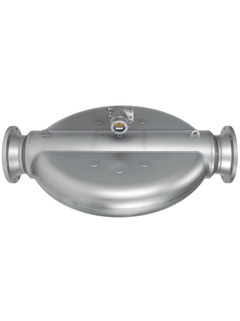

Proline Promass 84X
Caudalímetro de efecto Coriolis

Caudalímetro de efecto Coriolis - Proline Promass 84X ©Endress+Hauser
  • Caudalímetro de efecto Coriolis - Proline Promass 84X

El caudalímetro de cuatro tubos de mayor capacidad con funciones de Custody Transfer (facturación)

Promass 84X está diseñado para la industria del Oil&Gas. Algunas aplicaciones típicas incluyen sistemas de tuberías y de transferencia desde y hacia buques, vagones y camiones cisterna. La clave de la exactitud del Promass X es su diseño de cuatro tubos, patentado, el primero del mundo. Con su diámetro de 14 pulgadas y su exactitud de medición de hasta 0,05%, el caudalímetro másico Coriolis de cuatro tubos Promass 84X es ideal para aplicaciones de Custody Transfer (facturación) y otras aplicaciones de alto caudal, que requieren fiabilidad y bajo mantenimiento.

  • Cálculo de precios tras inicio de sesión y configuración

Selección rápida

Elija entre nuestras opciones recomendadas
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

84X
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

  • Ventajas

    • Más ventajas – punto de instalación sencillo que proporciona la máxima exactitud para cantidades grandes

    • Menor cantidad de puntos de medida – medición multivariable (caudal, densidad, temperatura)

    • Ahorro de espacio – Sin necesidad de tramos rectos de...

  • Ámbito de aplicación

    • El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad

    • Para los caudales más altos y un rendimiento excepcional en aplicaciones en la costa o en mar abierto en la industria petrolera.

    Propiedades del equipo

    • Diámetro nominal: DN 300 a 400 (12 a 16")

    • Sistema de cuatro tubos con poca pérdida de carga

    • Diseño...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El medidor de flujo de más alta capacidad de cuatro tubos con funcionalidad de transferencia de custodia. Para los flujo más grandes y un desempeño sobresaliente en aplicaciones en tierra/mar adentro en la industria del petróleo y gas.

  • Características del sensor

    Beneficio incrementado – punto de instalación único proporcionando una exactitud Premium para grandes cantidades. Menos puntos de medición de proceso – medición multivariable (flujo densidad, temperatura). Instalación ahorradora de espacio – sin necesidad de entradas/salidas. Diámetro nominal: DN 300 a 400 (12 a 16"). Sistema de cuatro tubos con baja caída de presión.

  • Características del transmisor

    Calidad – diseñada para transferencia de custodia; cuenta con aprobaciones metrológicas reconocidas mundialmente. Opciones de transferencia de datos flexible - Numerosos tipos de comunicaciones. Recuperación automática de datos para servicio. Pantalla de 4 líneas retro iluminado con control táctil. Dispositivo en versión compacta o remota.

  • Rango de diámetro nominal

    DN 300 a 400 (12 a 16")

  • Materiales húmedos

    Tubo de medición: 1.4404 (316/316L)
    Conexión: 1.4404 (316/316L)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia

  • Máx. error medido

    Flujo másico (líquido): ±0.1 (estándar), 0.05 % (opción)
    Flujo volumétrico (líquido): ±0.1 %
    Flujo másico (gas): ±0.35 %
    Densidad (líquida): ±0.0005 g/cm³

  • Rango de medición

    0 a 4100 t/h (0 a 4520 tn. sh./h)

  • Máx. presión de proceso

    PN 100, Clase 600

  • Rango de temperatura del medio

    –50 a +180 °C (–58 a +356 °F)

  • Rango de temperatura ambiente

    Estándar: -20 a +60°C (-4 a +140°F)
    Opción: –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4404 (316L), la más alta resistencia a la corrosión

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática
    1.4301 (304), hoja
    CF3M (316L), fundido

  • Grado de protección

    IP67, caja tipo 4X. Transmisor remoto: IP67, caja tipo 4X

  • Pantalla/Operación

    Pantalla de 4 líneas con control táctil
    (operación desde el exterior)
    Posible configuración vía pantalla local y herramientas de operación

  • Salidas

    4 salidas modulares:
    0‐20 mA (activo)/4‐20 mA (activo/pasivo)
    Salida de pulso/frecuencia/interruptor (pasiva)
    Relevador

  • Entradas

    1 entrada modular: estatus

  • Comunicación digital

    HART
    Modbus RS485

  • Suministro de energía

    DC 16 a 62 V
    AC 85 a 260 V (45 a 65 Hz)
    AC 20 a 55 V (45 a 65 Hz)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, FM, CSA

  • Otras aprobaciones y certificados

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, SIL, transferencia de custodia, PED, CRN, AD 2000, NACE MR0175/MR0103, PMI; prueba de soldadura de acuerdo a EN, ASME, NORSOK

  • Seguridad del producto

    CE, C-tick, EAC marking

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
    Custody transfer approvals: MI-002 (gas), MI-005 (liquid)

  • Certificados y aprobaciones de presión

    PED, CRN, AD 2000

  • Certificados del material

    3.1 material

    NACE MR0175/MR0103, PMI; welding test acc. to EN, ASME,NORSOK

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El medidor de flujo de más alta capacidad de cuatro tubos con funcionalidad de transferencia de custodia. Para los flujo más grandes y un desempeño sobresaliente en aplicaciones en tierra/mar adentro en la industria del petróleo y gas.

  • Características del sensor

    Beneficio incrementado – punto de instalación único proporcionando una exactitud Premium para grandes cantidades. Menos puntos de medición de proceso – medición multivariable (flujo densidad, temperatura). Instalación ahorradora de espacio – sin necesidad de entradas/salidas. Diámetro nominal: DN 300 a 400 (12 a 16"). Sistema de cuatro tubos con baja caída de presión.

  • Características del transmisor

    Calidad – diseñada para transferencia de custodia; cuenta con aprobaciones metrológicas reconocidas mundialmente. Opciones de transferencia de datos flexible - Numerosos tipos de comunicaciones. Recuperación automática de datos para servicio. Pantalla de 4 líneas retro iluminado con control táctil. Dispositivo en versión compacta o remota.

  • Rango de diámetro nominal

    DN 300 a 400 (12 a 16")

  • Materiales húmedos

    Tubo de medición: 1.4404 (316/316L)
    Conexión: 1.4404 (316/316L)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia

  • Máx. error medido

    Flujo másico (líquido): ±0.1 (estándar), 0.05 % (opción)
    Flujo volumétrico (líquido): ±0.1 %
    Flujo másico (gas): ±0.35 %
    Densidad (líquida): ±0.0005 g/cm³

  • Rango de medición

    0 a 4100 t/h (0 a 4520 tn. sh./h)

  • Máx. presión de proceso

    PN 100, Clase 600

  • Rango de temperatura del medio

    –50 a +180 °C (–58 a +356 °F)

  • Rango de temperatura ambiente

    Estándar: -20 a +60°C (-4 a +140°F)
    Opción: –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4404 (316L), la más alta resistencia a la corrosión

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática
    1.4301 (304), hoja
    CF3M (316L), fundido

  • Grado de protección

    IP67, caja tipo 4X. Transmisor remoto: IP67, caja tipo 4X

  • Pantalla/Operación

    Pantalla de 4 líneas con control táctil
    (operación desde el exterior)
    Posible configuración vía pantalla local y herramientas de operación

  • Salidas

    4 salidas modulares:
    0‐20 mA (activo)/4‐20 mA (activo/pasivo)
    Salida de pulso/frecuencia/interruptor (pasiva)
    Relevador

  • Entradas

    1 entrada modular: estatus

  • Comunicación digital

    HART
    Modbus RS485

  • Suministro de energía

    DC 16 a 62 V
    AC 85 a 260 V (45 a 65 Hz)
    AC 20 a 55 V (45 a 65 Hz)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, FM, CSA

  • Otras aprobaciones y certificados

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, SIL, transferencia de custodia, PED, CRN, AD 2000, NACE MR0175/MR0103, PMI; prueba de soldadura de acuerdo a EN, ASME, NORSOK

  • Seguridad del producto

    CE, C-tick, EAC marking

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
    Custody transfer approvals: MI-002 (gas), MI-005 (liquid)

  • Certificados y aprobaciones de presión

    PED, CRN, AD 2000

  • Certificados del material

    3.1 material

    NACE MR0175/MR0103, PMI; welding test acc. to EN, ASME,NORSOK

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification

  • Sucesor

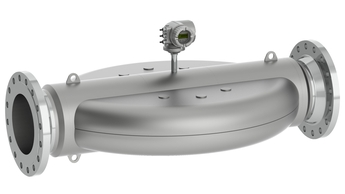

    • Imagen del caudalímetro Coriolis Proline Promass X 300 / 8X3B para la industria del petróleo y el gas

      Proline Promass X 300 / 8X3B

      Caudalímetro de cuatro tubos de mayor capacidad con un transmisor compacto y de fácil acceso. Para mayores caudales y un rendimiento excepcional en aplicaciones Oil & Gas on/offshore.

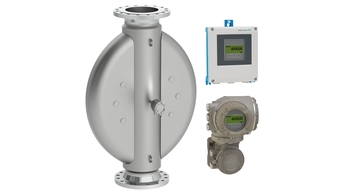

    • Picture of Coriolis flowmeter Proline Promass X 500 / 8X5B with different remote transmitters

      Proline Promass X 500 / 8X5B

      Highest capacity four-tube flowmeter, as remote version with up to 4 I/Os. For highest flow rates and outstanding performance in on/offshore oil and gas applications.
