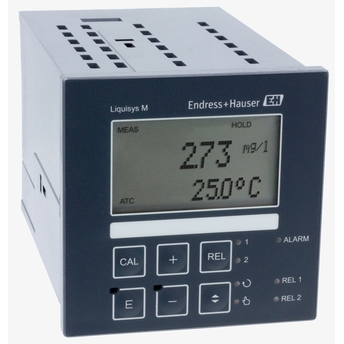

Transmisor de oxígeno disuelto
Liquisys COM223

Liquisys COM223 es un transmisor probado y universal para la medición de oxígeno disuelto.

Equipo compacto para montaje en panel para aguas, aguas residuales, servicios de planta y piscifactorías

Liquisys COM223 es un transmisor estándar para usar con los sensores COS41 y COS61. Mejora su seguridad en la operación gracias a las continuas comprobaciones de plausibilidad, del sensor y del proceso. Seleccione de entre los numerosos módulos de hardware y software, como relés o comunicación de bus de campo, para adaptarlo exactamente a sus aplicaciones de medición. Esta modularidad también le permite actualizar el transmisor en cualquier momento. Un menú y calibración sencillos ofrecen una configuración y operación fácil y rápida.

Añadir a la cesta
Configurar
Seleccionar y elegir tamaño
Cálculo de precios tras inicio de sesión y configuración

Comparar

Componentes adicionales

RNB130
Fuente de alimentación en modo primario de conmutación para raíl DIN

Fuente de alimentación para sensores o transmisores con tecnología a 4 hilos.
Más información
Comparar
Memograph M RSG45

Guarda, visualiza, analiza y comunica
Más información
Comparar
Ecograph T RSG35
Administrador gráfico de datos universal

Registro sin papel, visualización y monitorización simultáneos de los valores de proceso
Más información
Comparar
Barrera activa RN221N con diagnóstico HART® opcional

Barrera activa con fuente de alimentación para una separación segura de circuitos de corriente de 4...20
Más información
Comparar

Ventajas
Mayor seguridad en la operación: sistema de comprobación continua, configuración de alarma adaptada al cliente, comprobación de la fiabilidad de la calibración.
Control de oxígeno fiable: entrada de corriente para la monitorización de velocidades de...

Mostrar más
Mayor seguridad en la operación: sistema de comprobación continua, configuración de alarma adaptada al cliente, comprobación de la fiabilidad de la calibración.
Control de oxígeno fiable: entrada de corriente para la monitorización de velocidades de caudal con interrupción del controlador o para control feedforward.
Operación y servicio fáciles: calibración simple de un punto en aire, agua saturada en aire, acceso directo mediante control por contacto manual.
Bajo mantenimiento: función de limpieza automática (con Chemoclean) activada por un interruptor de alarma o un interruptor de límite.
Apto para todo tipo de aplicaciones: numerosas extensiones, por ejemplo, El controlador P(ID), temporizador, etc., permiten una adaptación flexible a todos los procesos.

Mostrar menos

Ámbito de aplicación
El transmisor Liquisys COM223 trabaja con los sensores de oxígeno disuelto Oxymax COS41 y Oxymax COS61 en aplicaciones medioambientales como:
O₂ control en tanques de aireación
O₂ control y monitorización de agua para consumo
Monitorización de aguas...

Mostrar más
El transmisor Liquisys COM223 trabaja con los sensores de oxígeno disuelto Oxymax COS41 y Oxymax COS61 en aplicaciones medioambientales como:
O₂ control en tanques de aireación
O₂ control y monitorización de agua para consumo
Monitorización de aguas superficiales
Tratamiento y monitorización de aguas de proceso
O₂ control en piscifactorías para unas condiciones de crecimiento óptimas
Liquisys COM223 dispone de los siguientes protocolos e interfaces:
0/4 ... 20 mA
HART
PROFIBUS DP
PROFIBUS PA

Mostrar menos

Características y especificaciones

Atrás

Details

Measuring principle

Oxígeno del Sensor
Aplicación

Agua, agua residual, proceso
Característica

transmisor de 4 hilos con una pantalla de dos líneas
Diseño

Transmisor de oxígeno disuelto en una carcasa de paneles.
Material

Cubierta del panel
Dimensión

96mm x 96mm x 146mm(construido a profundidad)
3.74x3.74x5.61pulgadas(construido a profundidad)
sensor de temperatura

Pantalla y salida de corriente
Conexión

IP65
Entrada

transmisor de 1 canal
Salida

0/4-20mA, Hart, Profibus.
Certificados Adicionales

Propósito Gen. CSA

Documentos / Manuales / Software

Tipo de descarga

Filtrar

Liquisys M COM223/253 Technical Information
Transmitter for oxygen sensors

Technical Information (TI)
Operating Instructions Liquisys M CXM223/253 PROFIBUS
Field Communikation for Liquisys M CXM223/253

Manual de instrucciones (BA)
Orbit OOM 223 / 253 Installation and operation guide
Transmitter for dissolved oxygen

Manual de instrucciones (BA)
Liquisys M COM223/253 Manual de instrucciones
Transmisor

Manual de instrucciones (BA)
Operating Instructions Liquisys M CXM223/253 HART
Field Communication with Liquisys M CXM223/253

Manual de instrucciones (BA)
Ex-safety instructions CXM2X3
Safety instructions for electrical apparatus for explosion-hazardous areas as per EC Directive 94/9/EC (ATEX)

Ex Safety Instructions (XA)
Additional information for CSA Liquisys
Additional information for CSA Liquisys

Special Documentation (SD)
Instructions for service kits Liquisis M
Special documentation Instructions for service kits Liquisis M / CPM223 / CLM223 / COM223 / CUM223

Special Documentation (SD)
GSD Single, GSD_EH_DP_AN_Liquisys_0x151E_V02_04_DPLIB, 14.04.2014 (Analys is, Liquisys M, 0x151E)
PROFIBUS DP, PROFIBUS System Version: Any

General Station Description (GSD)

2.04.00

Language neutral
GSD Single, GSD_EH_PA_AN_Liquisys_0x1518_V02_00_PALIB, 22.04.2014 (Analys is, Liquisys M, 0x1518)
PROFIBUS PA, PROFIBUS System Version: Any

General Station Description (GSD)

2.00.00

Language neutral
EDD Library, PDM_DP_Analysis_Package_V_1_12_00, 30.07.2015 (Analysis)
PROFIBUS DP, PDM Version: 6.0 SP5, 8.1 SP 1

Electronic Data Description (EDD)

1.12.00

Language neutral
EDD Library, PDM_PA_Analysis_Package_V_1_12_00, 30.07.2015 (Analysis)
PROFIBUS PA, PDM Version: 5.2 SP1, 6.0 SP5, 6.1, 8.0.2, 8.1, 8.1 SP1

Electronic Data Description (EDD)

1.12.00

Language neutral
DTM Single, LiquisysM_COM2x3_DP_V2_40___V2_41, 29.11.2017 (Analysis, Liquisys M, 0x151E)
PROFIBUS DP, DeviceCare Version: 1.04.00 FieldCare Version: 2.12.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysM_COM2x3_PA_V2_40___V2_41, 29.11.2017 (Analysis, Liquisys M, 0x1518)
PROFIBUS PA, DeviceCare Version: 1.04.00 FieldCare Version: 2.12.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysMDO_COM2x3_V2_40, 29.11.2017 (Analysis, Liquisys M, 0x0094)
HART, DeviceCare Version: 1.04.00 FieldCare Version: 2.12.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
Liquisys Chlorine, Liquisys Conductivity, Liquisys Oxygen, Liquisys pH/ORP
Código de producto: CCM223-, CCM253-, CLM223-, CLM253-, COM223-, COM253-, CPM223-, CPM253- Número Declaración: EC_00575_01.17

EU Declaration

Alemán , Inglés , fr
TOCII, Stip-Scan, Stamolys, Sensor, Mycom S, Liquisys pH/ORP, Liquisys Oxygen, Liquisys Conductivity, Liquisys Chlorine, Liquiline M, Liquiline
Código de producto: CPM253-, CPM223-, CPM153-, COM253-, COM223-, CM448-, CM444-, CM442-, CM14-, CLM253-, CLM223-, CLM153-, CCM253-, CCM223-, CAM74-, CA72TOC-, CA71SI-, CA71PH-, CA71NO-, CA71MN-, CA71HY-, CA71HA-, CA71FE-, CA71CU-, CA71CR-, CA71COD-, CA71CL-, CA71AM-, CA71AL- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: TC № RU D-DE.MU62.B.02737

Miscellaneous

Ruso
Liquisys Oxygen, OxyMax W
Código de producto: COM223-, COM223F-, COM253-, COM253F-, COS31-, COS41-, COS61- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: RU D-DE.ML66.B.02048

Miscellaneous

Ruso
Liquisys M, OxyMax H, OxyMax W
Código de producto: COS71-, COS61-, COS41-, COS31-, COS21-, COM253F-, COM253-, COM223F-, COM223- Región: Russia Entidad certificadora: Rosstandart Número de certificado: DE.C.31.004.A_35505

Metrology

Ruso
Liquisys Chlorine, Liquisys Conductivity, LIQUISYS M, Liquisys Oxygen, Liquisys Turbidity, SmarTec S
Código de producto: CUM253-, CUM223-, CPM253-, CPM223-, COM253F-, COM253-, COM223F-, COM223-, CLM253-, CLM223F-, CLM223-, CLD134-, CCM253-, CCM223- Región: Canada, USA Entidad certificadora: CSA

Ordinary Location Product Safety

Inglés

Accesorios / Piezas de repuesto

Buscar

Filtrar

Order code

Specification

- Order code 51500320

  Kit CXM2X3 Relaismod. 2rel

  Upgrade of LIQUISYS-M basis version by 2 floating changeover contacts.

  Mostrar detalles Ocultar detalles
290
- Nr 290 Order code 51511446

  KIT CXM2X3 relay mod. 2rel / CSA

  Upgrade of LIQUISYS-M basis version by 2 floating changeover contacts.

  Mostrar detalles Ocultar detalles
300
- Nr 300 Order code 51500321

  Kit CXM2X3 Relaismodule 4rel

  Upgrade of LIQUISYS-M basic version by 4 floating changeover contacts.

  Mostrar detalles Ocultar detalles
- Nr 300 Order code 51511447

  KIT CXM2X3 relay mod. 4rel / CSA

  Mostrar detalles Ocultar detalles
290
- Nr 290 Order code 51504304

  Kit CXM2X3 Relais Mod. 2rel.+I/CSA

  Upgrade of LIQUISYS-M basic version by 2 contacts and current input 4-20mA.

  Mostrar detalles Ocultar detalles
300
- Nr 300 Order code 51504305

  Kit CXM2X3 Relais Mod. 4Rel+I/CSA

  Upgrade of LIQUISYS-M basic version by 4 contacts and current input 4-20mA.

  Mostrar detalles Ocultar detalles
10
- Nr 10 Order code 51500317

  KIT CXM2X3 power supply 100..230 V AC

  Mostrar detalles Ocultar detalles
20
- Nr 20 Order code 51500318

  KIT CxM2x3 power supply 24 AC/DC

  KIT CxM2x3 power supply DC

  Mostrar detalles Ocultar detalles
330
- Nr 330 Order code 51501075

  Kit CXM223 housing assembly

  Mostrar detalles Ocultar detalles
- Order code 51501076

  KIT CXM223 Mechanical housing parts

  Mostrar detalles Ocultar detalles
310
- Nr 310 Order code 51502124

  Kit CXM223 side wall

  Mostrar detalles Ocultar detalles
340
- Nr 340 Order code 51502513

  Kit CXM223 End frame Profibus DP

  Mostrar detalles Ocultar detalles
430
- Nr 430 Order code 51501078

  KIT CXM223 Terminal strip

  Mostrar detalles Ocultar detalles
250
- Nr 250 Order code 51501207

  KIT MKO1 Transmitter O2/Temperature

  Mostrar detalles Ocultar detalles
- Nr 250 Order code 51501208

  KIT MKO1 Transmitter O2/Temp./pressure

  Mostrar detalles Ocultar detalles
260
- Nr 260 Order code 51506938

  KIT MKO5 Transmitter O2/Temp./pressure

  Mostrar detalles Ocultar detalles
40
- Nr 40 Order code 51501225

  KIT COM2x3 Central module I1

  .

  Mostrar detalles Ocultar detalles
60
- Nr 60 Order code 51501223

  KIT COM2x3 Central module I1 HART

  Mostrar detalles Ocultar detalles
50
- Nr 50 Order code 51501222

  KIT COM2x3 Central module I2

  Mostrar detalles Ocultar detalles
70
- Nr 70 Order code 51501226

  KIT COM2x3 central module I2 HART

  Mostrar detalles Ocultar detalles
80
- Nr 80 Order code 51501227

  KIT COM2X3 central module Profibus PA

  Mostrar detalles Ocultar detalles
90
- Nr 90 Order code 51502500

  Kit COM2X3 central module Profibus DP

  Mostrar detalles Ocultar detalles
- Nr 90 Order code 71134729

  Kit COM2x3: Central mod. PB DP; H/W 2.1x

  Mostrar detalles Ocultar detalles
290
- Nr 290 Order code 71134732

  Kit CxM2x3: Relay mod. for PBDP; H/W2.1x

  Content: 1x Relay module Profibus DP 2x Relay, 1x Current input DP connection qualified from H/W 2.10

  Mostrar detalles Ocultar detalles
424
- Nr 424 Order code 51501204

  KIT COM223 terminal strip set

  Mostrar detalles Ocultar detalles
- Nr 424 Order code 51502127

  KIT COM223 terminal strip Profibus PA

  Mostrar detalles Ocultar detalles
- Nr 424 Order code 51502492

  Kit COM223 terminal strip, Profibus DP

  Mostrar detalles Ocultar detalles
335
- Nr 335 Order code 71071440

  Kit CxM223: Front foil + 6 key lifters

  Mostrar detalles Ocultar detalles
260
- Nr 260 Order code 51517800

  Upgrade Kit from COS41 to COS31+COS61

  Mostrar detalles Ocultar detalles
- Order code 51500385

  Upgrade "Plus-Package" for LIQUISYS-M

  Upgrade of LIQUISYS-M basic version (parameter pH,Cond.,Tu,CL,O2 (WX to WS)) to S-version (plus-package). Serial number of instrument needed.

  Mostrar detalles Ocultar detalles
- Order code 51501679

  Upgrade "Plus-Package" for COM 2X3

  Upgrade of Liquisys-M basic version (parameter DO (DX to DS)) to S-version (plus-package). Serial number of instrument needed.

  Mostrar detalles Ocultar detalles
- Order code 51500963

  Upgrade cleaning for LIQUISYS-M

  Upgrade of LIQUISYS-M basic version by cleaning functionality (Chemoclean) (serial number of instrument needed). If not yet installed, a 4-relay board must be ordered separately (51500321).

  Mostrar detalles Ocultar detalles
- Order code 50047795

  Mounting bracket 96x96 Housing
