Deltatop DP61D

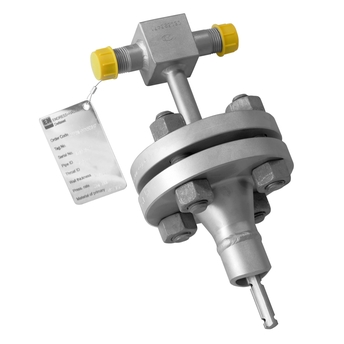

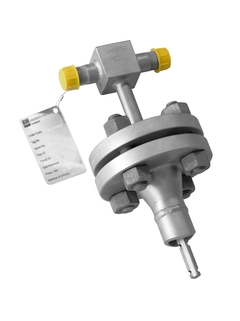

Deltatop DP61D - Medición de caudal por presión diferencial ©Endress+Hauser

Este producto ya no se encuentra disponible.

Consulte la nueva generación en la sección predecesor / sucesor o contacte con su entidad local de Endress+Hauser.

Características y especificaciones

Atrás

Details

  • Measuring principle

    Presión diferencial

  • Título del producto

    Volumen calculado o medición del flujo de masa. dp elemento primario (Pitot).
    Tubo pitot promedio con perfil de diamante de 12mm.

  • Características del sensor

    Sistema de inserción.
    Tamaño de tubo DN40...125 ; 1-1/2...5".
    Versión retráctil disponible.
    Medición bidireccional.
    Diseño compacto o remoto.
    Transmisor de presión diferencial Deltabar S/M.

  • Rango de diámetro nominal

    DN 40...125
    1 -1/2" ... 5"

  • Error de medición máx.

    típicamente 1% del volumen o masa calculados.
    Incertidumbre del elemento primario excluyendo la incertidumbre de densidad o compensación.

  • Rango de medición

    25 ... 10'000m3/h

  • Máx. presión de proceso

    PN6 ... 250
    Cl.300 ... 1500

  • Rango de temperatura del medio

    Versión compacta:
    -200°C ... 200°C
    -328°F ... 392°F
    Versión remota:
    -200°C ... 1000°C
    -328°F ... 1832°F

  • Grado de protección

    Transmisor (Deltabar):
    IP67
    NEMA6P

  • Pantalla/Operación

    Transmisor (Deltabar):
    pantalla de 4 líneas
    3 botones
    Configuración rápida
    HistoROM

  • Salidas

    Transmisor (Deltabar):
    4 ... 20 mA

  • Comunicación digital

    Transmisor (Deltabar):
    HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Aprobaciones para áreas peligrosas

    Transmisor (Deltabar):
    ATEX
    FM
    CSA
    IEC
    TIIS
    NEPSI

  • Measuring principle

    Presión diferencial

  • Título del producto

    Volumen calculado o medición del flujo de masa. dp elemento primario (Pitot).
    Tubo pitot promedio con perfil de diamante de 12mm.

  • Características del sensor

    Sistema de inserción.
    Tamaño de tubo DN40...125 ; 1-1/2...5".
    Versión retráctil disponible.
    Medición bidireccional.
    Diseño compacto o remoto.
    Transmisor de presión diferencial Deltabar S/M.

  • Rango de diámetro nominal

    DN 40...125
    1 -1/2" ... 5"

  • Error de medición máx.

    típicamente 1% del volumen o masa calculados.
    Incertidumbre del elemento primario excluyendo la incertidumbre de densidad o compensación.

  • Rango de medición

    25 ... 6'500 m3/h
    125 ... 33'000 kg/h a 10bar/230°C

  • Máx. presión de proceso

    PN6 ... 250
    Cl.300 ... 1500

  • Rango de temperatura del medio

    Versión compacta:
    -200°C ... 200°C
    -328°F ... 392°F
    Versión remota:
    -200°C ... 1000°C
    -328°F ... 1832°F

  • Grado de protección

    Transmisor (Deltabar):
    IP67
    NEMA6P

  • Pantalla/Operación

    Transmisor (Deltabar):
    pantalla de 4 líneas
    3 botones
    Configuración rápida
    HistoROM

  • Salidas

    Transmisor (Deltabar):
    4 ... 20 mA

  • Comunicación digital

    Transmisor (Deltabar):
    HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Aprobaciones para áreas peligrosas

    Transmisor (Deltabar):
    ATEX
    FM
    CSA
    IEC
    TIIS
    NEPSI

  • Measuring principle

    Presión diferencial

  • Título del producto

    Volumen calculado o medición del flujo de masa. dp elemento primario (Pitot).
    Tubo pitot promedio con perfil de diamante de 12mm.

  • Características del sensor

    Sistema de inserción.
    Tamaño de tubo DN40...125 ; 1-1/2...5".
    Versión retráctil disponible.
    Medición bidireccional.
    Diseño compacto o remoto.
    Transmisor de presión diferencial Deltabar S/M.

  • Rango de diámetro nominal

    DN 40...125
    1 -1/2" ... 5"

  • Error de medición máx.

    típicamente 1% del volumen o masa calculada.

  • Rango de medición

    1.0 ... 600m3/h

  • Máx. presión de proceso

    PN6 ... 250
    Cl.300 ... 1500

  • Rango de temperatura del medio

    Versión compacta:
    -200°C ... 200°C
    -328°F ... 392°F
    Versión remota:
    -200°C ... 1000°C
    -328°F ... 1832°F

  • Grado de protección

    Transmisor (Deltabar):
    IP67
    NEMA6P

  • Pantalla/Operación

    Transmisor (Deltabar):
    pantalla de 4 líneas
    3 botones
    Configuración rápida
    HistoROM

  • Salidas

    Transmisor (Deltabar):
    4 ... 20 mA

  • Comunicación digital

    Transmisor (Deltabar):
    HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Aprobaciones para áreas peligrosas

    Transmisor (Deltabar):
    ATEX
    FM
    CSA
    IEC
    TIIS
    NEPSI

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
    • Order code 71071871

      Cutting ring DP61D, 316Ti

    • Order code 71071889

      Cutting ring connection DP61D, 316Ti

      Cutting ring, 316Ti. W/o extension.

    • Order code 71071894

      Cutting ring connection DP61D, steel

      Cutting ring, Steel. W/o extension.

    • Order code 52015813

      Gasket 17.7x24.0x2.7, PTFE, 4 pieces

      Usage: 3/5 valve manifold DA63M.

    • Order code 52019117

      Gasket 20.0x2.65, S-FKM 90, 4 pieces

      Gasket FKM Viton. Usage: Deltatop, Deltaset.

    • Order code 71071897

      Screw set UNF7/16x1-3/4", steel, Viton

      Consists of: 4x screw, length 1-3/4", steel. 2x seal FKM Viton. Usage: manifold, milled. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71071899

      Screw set UNF7/16x1-3/4", steel, PTFE

      Consists of: 4x screw, length 1-3/4", steel. 2x seal PTFE. Usage: manifold, milled. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71071900

      Screw set UNF7/16x2-1/4", steel, Viton

      Consists of: 4x screw, length 2-1/4", steel. 2x seal FKM Viton. Usage: manifold, forging. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71071901

      Screw set UNF7/16x2-1/4", steel, PTFE

      Consists of: 4x screw, length 2-1/4", steel. 2x seal PTFE. Usage: manifold, forging. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71285305

      Screw set UNF7/16x1-3/4", VA, Viton

      Consists of: 4x screw, length 1-3/4", VA. 2x seal FKM Viton. Usage: manifold, milled. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71285307

      Screw set UNF7/16x1-3/4", VA, PTFE

      Consists of: 4x screw, length 1-3/4", VA. 2x seal PTFE. Usage: manifold, milled. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71285308

      Screw set UNF7/16x2-1/4", VA, Viton

      Consists of: 4x screw, length 2-1/4", VA. 2x seal FKM Viton. Usage: manifold, forging. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71285310

      Screw set UNF7/16x2-1/4", VA, PTFE

      Consists of: 4x screw, length 2-1/4", VA. 2x seal PTFE. Usage: manifold, forging. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.
