Resumen de especificaciones
-
Precisión
clase 2 conforme a IEC 60584
ASTM E230 y ANSI MC 96.1 -
Tiempo de respuesta
t50 = 3 s
t90 = 9 s -
Máx. presión de proceso (estática)
a 20 °C: 90 bar (1.305 psi)
-
Rango de temperatura de operación
Tipo K:
–270 °C … 1.100 °C
(–454 °F … 2.012 °F)
Tipo J:
–210 °C … 760 °C
(–346 °F … 1.382 °F)
Tipo N:
–270 °C … 1.100 °C
(–454 °F … 2.012 °F)
Tipo E:
–40 °C … 870 °C
(–40 °F … 752 °F) -
Máx. longitud de inmersión bajo demanda
hasta 13.000,00 mm (511,81")
Ámbito de aplicación

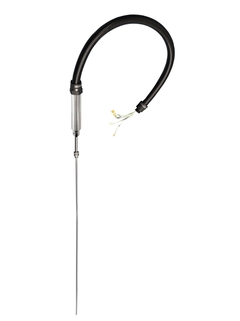

Diseñada específicamente para aplicaciones en las que es crucial que la sonda sea de pequeño tamaño y liviana. El TMS21 es muy personalizable gracias a su versatilidad. Puede monitorizar la temperatura en un gran número de puntos en una línea utilizando una única conexión a proceso. Se compone de diversos termopares de pequeño diámetro protegidos por un termopozo principal de tubo. Se encuentran disponibles dos configuraciones de producto, con o sin termopozo de tubo flexible (para el centrado axial).
Industria petroquímica
Procesos de la industria de química fina
Ventajas
Elevado número de puntos de medición en un diámetro pequeño
Sonda para el perfil de temperatura poco invasiva
Fácil montaje y cableado
