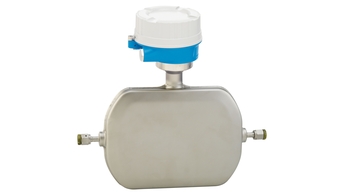

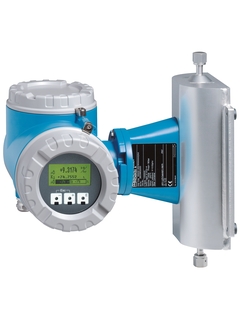

Promass 84A

Coriolis

The single‐tube flowmeter for smallest quantities with custody transfer functionality. Measuring accurately smallest quantities of liquids and gases for continuous process control.

Highest process safety – self‐drainable measuring tube design. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. Nominal diameter: DN 2 to 4 (¹⁄₁₂ to ¹⁄₈"). Process pressure up to 400 bar (5800 psi).

Quality – designed for custody transfer; featuring worldwide recognized metrological approvals. Flexible data transfer options – numerous communication types. Automatic recovery of data for servicing. 4‐line backlit display with touch control. Device in compact or remote version.

DN 2 to 4 (¹⁄₁₂ to ¹⁄₈")

Measuring tube: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022)
Connection: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022); 1.4404 (316/316L)

Mass flow, density, temperature, volume flow, corrected volume flow, reference density

Mass flow (liquid): ±0.1 %
Volume flow (liquid): ±0.1 %
Mass flow (gas): ±0.5 %
Density (liquid): ±0.0005 g/cm³

0 to 450 kg/h (0 to 16.5 lb/min)

PN 40, Class 300, 20K, 400 bar (5800 psi)

–50 to +200 °C (–58 to +392 °F)

Standard: –20 to +60 °C (–4 to +140 °F)
Option: –40 to +60 °C (–40 to +140 °F)

1.4301 (304), corrosion resistant

Powder‐coated die‐cast aluminium
1.4301 (304), sheet
CF3M (316L), cast

IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

4‐line backlit display with touch control
(operation from outside)
Configuration via local display and operating tools possible

4 modular outputs:
0‐20 mA (active)/4‐20 mA (active/passive)
Pulse/frequency/switch output (passive),
phase‐shifted pulse
Relay

1 modular input: status

HART
Modbus RS485

DC 16 to 62 V
AC 85 to 260 V (45 to 65 Hz)
AC 20 to 55 V (45 to 65 Hz)

ATEX, IECEx, FM, CSA, NEPSI, EAC

CE, C-tick, EAC marking

Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR Custody transfer approvals: MI-002 (gas), MI-005 (liquid) , PTB 7.251 (gas)

CRN

3.1 material

3-A

Coriolis

El medidor de flujo de un solo tubo para las cantidades más pequeñas con funcionalidad de transferencia de custodia. Midiendo de forma precisa las cantidades más pequeñas de líquidos y gases para un control de proceso continuo

La seguridad más alta de proceso – diseño de tubo de medición autodrenable. Menos puntos de medición de proceso – medición multivariable (flujo, densidad, temperatura). Instalación ahorradora de espacio sin necesidad de entradas/salidas. Diámetro nominal: DN 2 a 4 (¹⁄₁₂ a ¹⁄₈"). Presión de proceso hasta 400 bar (5800 psi).

Calidad – diseñada para transferencia de custodia; cuenta con aprobaciones metrológicas reconocidas mundialmente. Opciones de transferencia de datos flexible - Numerosos tipos de comunicaciones. Recuperación automática de datos para servicio. Pantalla de 4 líneas retro iluminado con control táctil. Dispositivo en versión compacta o remota.

DN 2 a 4 (¹⁄₁₂ a ¹⁄₈")

Tubo de medición: 1.4539 (904L); Aleación C22, 2.4602 (UNS N06022)
Conexión: 1.4539 (904L); Aleación C22, 2.4602 (UNS N06022); 1.4404 (316/316L)

Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia

Flujo másico (líquido): ±0.1 %
Flujo volumétrico (líquido): ±0.1 %
Flujo másico (gas): ±0.5 %
Densidad (líquida): ±0.0005 g/cm³

0 a 450 kg/h (0 a 16.5 lb/min)

PN 40, Clase 300, 20K, 400 bar (5800 psi)

–50 a +200 °C (–58 a +392 °F)

Estándar: -20 a +60°C (-4 a +140°F)
Opción: –40 a +60 °C (–40 a +140 °F)

1.4301 (304), resistente a la corrosión

Aluminio fundido con pintura electrostática
1.4301 (304), hoja
CF3M (316L), fundido

IP67, caja tipo 4X. Transmisor remoto: IP67, caja tipo 4X

Pantalla de 4 líneas con control táctil
(operación desde el exterior)
Posible configuración vía pantalla local y herramientas de operación

4 salidas modulares:
0‐20 mA (activo)/4‐20 mA (activo/pasivo)
Salida de pulso/frecuencia/interruptor (pasiva),
pulso con cambios por fase
Relevador

1 entrada modular: estatus

HART
Modbus RS485

DC 16 a 62 V
AC 85 a 260 V (45 a 65 Hz)
AC 20 a 55 V (45 a 65 Hz)

ATEX, IECEx, FM, CSA, NEPSI, TIIS

3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, SIL, transferencia de custodia, CRN, 3A, EHEDG

CE, C-tick, EAC marking

Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
Custody transfer approvals: MI-002 (gas), MI-005 (liquid), PTB 7.251 (gas)

CRN

3.1 material

3-A

Coriolis

Medidor de flujo másico Coriolis para la aplicación de transferencia bajo custodia

-20...+65°C
(-4...+140°F)

-50...+200°C
(-58...+392°F)

PN 16...400
Cl 150...600
JIS 10...63K

904L/1.4539
Aleación C-22/2.4602

4...20mA
Pulso/Frecuencia (10KHz, 90° desfasado, activo/pasivo)

ATEX
FM
CSA
TIIS
