Resumen de especificaciones
-
Error de medición máx.
Caudal másico: ±0,5 % del lote
-
Rango de medición
0 a 150 kg/min (0 a 330 lb/min)
-
Rango de temperatura del medio
–50 a +150 °C (–58 a +302 °F)
-
Máx. presión de proceso
350 bar (5.080 psi)
-
Materiales húmedos
Tubo de medición: 1.4435 (316L)
Conexión: 1.4404 (316)
Ámbito de aplicación

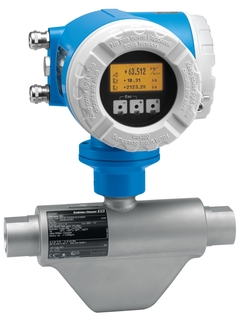

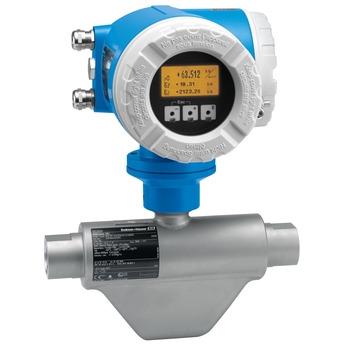

CNGmass DCI está especialmente diseñado para el reabastecimiento con aplicaciones de gas natural (CNG) respetuosas con el medio ambiente. El volumen de gas natural puede ser medido con exactitud al mismo tiempo que visualizado directamente en el indicador de campo. El equipo se maneja desde el exterior por control táctil y se puede utilizar en cualquier momento durante las actividades de mantenimiento. Incluye una interfaz Modbus para un intercambio de datos óptimo.
El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad
Mediciones precisas de gas natural comprimido (GNC) en aplicaciones de reabastecimiento de combustible a alta presión.
Propiedades del equipo
Caudales de hasta 150 kg/min (330 lb/min)
Presión de proceso hasta 350 bar (5.080 psi)
Disponibilidad de discos de ruptura
Cabezal transmisor robusto y ultracompacto
Salida de pulsos y Modbus RS485
Transmisor para operaciones de Custody Transfer (facturación)
Ventajas
Funcionamiento operacional seguro – fiable en condiciones de proceso extremas
Menor cantidad de puntos de medida – medición multivariable (caudal, densidad, temperatura)
Ahorro de espacio – Sin necesidad de tramos rectos de entrada/salida
Alta flexibilidad en integración de sistemas – amplia gama de interfaces de comunicación
Puesta en marcha rápida – equipos preconfigurados
Recuperación de datos de servicio automática
Vídeos
Casos de éxito
%20-%20CS01637X.jpg "Imagen del depósito de agua de Marbach (Alemania)")
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Más descargados
-
-
Manual de instrucciones (BA)
CNGmass DCI HART Operating Instructions
Versión en inglés - 03/2016
Coriolis flowmeter For fuelingwith compressed natural gas
EN ES 01/03/201618/09/201501/01/2010Idioma:
Inglés
Versión:
01/03/2016
Tamaño del archivo:
1.4 MB
Nombre del archivo:
BA00138DEN_1416.pdf
-
-
-
Manual de instrucciones (BA)
CNGmass DCI MODBUS RS485 Operating Instructions
Versión en inglés - 03/2016
Coriolis flowmeter Forfueling with compressed natural gas (CNG)
EN ES 01/03/201618/09/201501/01/2010Idioma:
Inglés
Versión:
01/03/2016
Tamaño del archivo:
2.2 MB
Nombre del archivo:
BA00140DEN_1416.pdf
-
53 documentos
-
-
Información técnica (TI)
CNGmass DCI Technical Information
Coriolis flowmeter
The refueling application flowmeter with seamless system integrationEN ES 01/03/201601/08/201501/01/2010Idioma:
Inglés
Versión:
01/03/2016
Tamaño del archivo:
626.2 KB
Nombre del archivo:
TI00098DEN_1416.pdf
-
-
-
Manual de instrucciones (BA)
CNGmass DCI HART Operating Instructions
Coriolis flowmeter
For fuelingwith compressed natural gasEN ES 01/03/201618/09/201501/01/2010Idioma:
Inglés
Versión:
01/03/2016
Tamaño del archivo:
1.4 MB
Nombre del archivo:
BA00138DEN_1416.pdf
-
-
-
Manual de instrucciones (BA)
CNGmass DCI MODBUS RS485 Operating Instructions
Coriolis flowmeter
Forfueling with compressed natural gas (CNG)EN ES 01/03/201618/09/201501/01/2010Idioma:
Inglés
Versión:
01/03/2016
Tamaño del archivo:
2.2 MB
Nombre del archivo:
BA00140DEN_1416.pdf
-
-
-
Parámetro del equipo (GP)
CNGmass DCI MODBUS RS485 Description of Device Functions
Coriolis flowmeter
EN ES 18/09/201501/01/2010Idioma:
Inglés
Versión:
18/09/2015
Tamaño del archivo:
1.1 MB
Nombre del archivo:
GP00003DEN_1315.pdf
-
-
-
Parámetro del equipo (GP)
CNGmass DCI HART Description of Device Functions
Coriolis Mass Flow Measuring System
EN ES 18/09/201501/01/2010Idioma:
Inglés
Versión:
18/09/2015
Tamaño del archivo:
1 MB
Nombre del archivo:
GP000001DEN_1315.pdf
-
-
-
Instrucciones breves (KA)
CNGmass DCI Manual de instrucciones abreviado
Sistema de medición de caudal másico por efecto Coriolis
EN ES 01/01/2010Idioma:
Español
Versión:
01/01/2010
Tamaño del archivo:
1.6 MB
Nombre del archivo:
KA044DES_1009.pdf
-
-
-
Instrucciones de instalación (EA)
Electrical trace heating systems
Promass 100, 200, 300, 500, 500-digital, LNGmass, CNGmass, LPGmass
EN ES 01/03/2021Idioma:
Inglés
Versión:
01/03/2021
Tamaño del archivo:
883.1 KB
Nombre del archivo:
EA01339DA2_0121.pdf
-
-
-
Instrucciones de instalación (EA)
Replacing amplifier board Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, Cubemass DCI 8CN, CNGmass
DCI 8DF, Prosonic Flow 90, 93, t-mass 65EN ES 15/11/201805/08/2014Idioma:
Inglés
Versión:
15/11/2018
Tamaño del archivo:
393.9 KB
Nombre del archivo:
EA00064DA2_1518.pdf
-
-
-
Instrucciones de instalación (EA)
Replacing Power supply and display Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN,
CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65EN ES 15/11/201818/11/2011Idioma:
Inglés
Versión:
15/11/2018
Tamaño del archivo:
455.1 KB
Nombre del archivo:
EA00063DA2_1518.pdf
-
-
-
Instrucciones de instalación (EA)
Replacing T-DAT Installation Instructions
Promag 23, 53, 55, Promass 83, 84, 8WF, 8ME, Cubemass DCI 8CN, CNGmass
DCI 8DF, Prosonic Flow 91, 93, t-mass 65EN ES 15/11/201821/11/2011Idioma:
Inglés
Versión:
15/11/2018
Tamaño del archivo:
481.6 KB
Nombre del archivo:
EA00072DA2_1418.pdf
-
Buscar piezas de repuesto por número en el dibujo
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Kit power s.b. 40/8X/65 220V REx000
Número de dibujoReferenciaF50098557 -
-
Kit p.s.b.40/8X 220V REx000 HE
Número de dibujoReferenciaF71039431 -
-
Kit power s.b. 40/8X/65 220V REx120 Ex
Número de dibujoReferenciaF50098558 -
-
Kit p.s.b.8X 220V REx120 HE Ex
Número de dibujoReferenciaF71039432 -
-
Kit P.s.b. 40/8X/65 24V REx000
Número de dibujoReferenciaF50098565 -
-
Kit p.s.b.8X 24V REx000 HE
Número de dibujoReferenciaF71039434 -
-
Kit P.s.b. 40/8X/65 24V REx120 Ex
Número de dibujoReferenciaF50098566 -
-
Kit P.s.b. 8X 24V REx120 HE Ex
Número de dibujoReferenciaF71039436 -
-
Kit 10 fuses 250 VAC T800 MA
Número de dibujoReferencia750094002 -
-
Kit 10 fuses 250 VAC T 2A00
Número de dibujoReferencia750094003 -
-
Kit amplifier CNGmass DCI WEA Ex
Número de dibujoReferenciaB71106660 -
-
Kit amplifier CNGmass DCI WEA HE Ex
Número de dibujoReferenciaB71106661 -
-
Kit amplifier CNGmass DCI EES Ex
Número de dibujoReferenciaB71106662 -
-
Kit amplifier CNGmass DCI EES HE Ex
Número de dibujoReferenciaB71106663 -
-
Kit amplifier CNGmass DCI SEA Ex
Número de dibujoReferenciaB71106664 -
-
Kit amplifier CNGmass DCI SEA HE Ex
Número de dibujoReferenciaB71106665 -
-
Kit amplifier CNGmass DCI CN Ex
Número de dibujoReferenciaB71106666 -
-
Kit amplifier CNGmass DCI CN HE Ex
Número de dibujoReferenciaB71106667 -
-
Kit commodul Iout passive/Frequency Exi
Número de dibujoReferenciaC50098302 -
-
Kit I/O Iout passive/Frequency HE Exi
Número de dibujoReferenciaC71039479 -
-
Kit commodul Iout active/Frequency Exi
Número de dibujoReferenciaC50098303 -
-
Kit I/O Iout active/Frequency HE Exi
Número de dibujoReferenciaC71039478 -
-
Kit Com ModbusRS485+stat.In 2Interf.Ex
Número de dibujoReferenciaD71021743 -
-
Kit I/O Modb.RS485+Stat.In 2Interf.HE EX
Número de dibujoReferenciaD71039485 -
-
Kit Commodul current out 3 Interface Ex
Número de dibujoReferenciaD50096833 -
-
Kit I/O current out 3 Interface HE EX
Número de dibujoReferenciaD71039477 -
-
Kit Sub PCB current out
Número de dibujoReferencia250096834 -
-
Kit Sub PCB current out HE
Número de dibujoReferencia271039487 -
-
Kit Sub PCB Relay out
Número de dibujoReferencia550096836 -
-
Kit Sub PCB Relay out
Número de dibujoReferencia550096836 -
-
Kit Sub PCB Relay out HE
Número de dibujoReferencia571039491 -
-
Kit Sub PCB Relay out HE
Número de dibujoReferencia571039491 -
-
Kit Sub PCB Status input
Número de dibujoReferencia450096837 -
-
Kit Sub PCB Status input HE
Número de dibujoReferencia471039492 -
-
Kit Sub PCB 84/8CN/8DF frequency out
Número de dibujoReferencia3150108692 -
-
Kit Sub PCB 84/8CN/8DF frequency out
Número de dibujoReferencia3150108692 -
-
Kit Sub PCB 84/8CN/8DF frequency out HE
Número de dibujoReferencia3171039490 -
-
Kit Sub PCB 84/8CN/8DF frequency out HE
Número de dibujoReferencia3171039490 -
-
Kit display modul Wall enclosure
Número de dibujoReferenciaJ50096755 -
-
Kit display module
Número de dibujoReferenciaE50096754 -
-
Kit Bus/connec.b.5X/40/8X/65 field hous.
Número de dibujoReferenciaG50094016 -
-
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
Número de dibujoReferencia2150094017 -
-
Kit connec. board In/Output Wall encl
Número de dibujoReferencia1850094014 -
-
Kit connec. board PMASS8X wall enclo
Número de dibujoReferencia1950098637 -
-
Kit connec. board 8X wall enclosur HE
Número de dibujoReferencia1971039493 -
-
Kit connection board 8X FS
Número de dibujoReferenciaA50098705 -
-
Kit connection board 8X FS HE
Número de dibujoReferenciaA71039494 -
-
Kit connection board 8X FS Ex
Número de dibujoReferenciaA50098706 -
-
Kit connection board 8X FS HE EX
Número de dibujoReferenciaA71039495 -
-
Kit Termin.Block field hous. 5X/8X/40/65
Número de dibujoReferencia2950108139 -
-
Kit Termin.Block Wall encl. 5X/8X/9X/65
Número de dibujoReferencia3050108140 -
-
Kit T-DAT Transmitter Data Chip
Número de dibujoReferencia150094004 -
-
Kit S-Dat Promass 84/8CN/8DF programmed
Número de dibujoReferenciaS71003953 -
-
Kit Cover 5X/40/8X/65 with window
Número de dibujoReferencia850094026 -
-
Kit Cover 5X/40/8X/93/65 with window Exd
Número de dibujoReferencia3250094027 -
-
Kit Cover 5X/40/8X/65 version blind
Número de dibujoReferencia950094028 -
-
Kit Cover 5X/40/8X/93/65 vers. blind Exd
Número de dibujoReferencia3350094029 -
-
Kit Cover Connection terminal
Número de dibujoReferencia1050094038 -
-
Kit Cover Connection terminal
Número de dibujoReferencia1050094038 -
-
Kit Cover Connection terminal
Número de dibujoReferencia1050094038 -
-
Repair kit cover, remote version
Número de dibujoReferencia1071247838 -
-
Kit Cover Connection terminal
Número de dibujoReferencia1050094038 -
-
Kit Cover 5X/40/8X/93/65 Conn.termi.Exe
Número de dibujoReferencia3450094039 -
-
Kit Cover 5X/40/8X/93/65 Conn.termi.Exd
Número de dibujoReferencia3550094040 -
-
Kit 10 cable glands M20x1.5 Ex
Número de dibujoReferencia1550098036 -
-
Kit 10 cable glands M20x1.5 Ex
Número de dibujoReferencia1550098036 -
-
Kit 10 cable glands M20x1,5
Número de dibujoReferencia1550096840 -
-
Kit 10 cable glands M20x1,5
Número de dibujoReferencia1550096840 -
-
Kit 2 cable gland M20x1,5 reinf.Transm.
Número de dibujoReferencia1571029349 -
-
Kit 2 cable gland M20x1,5 reinf.Transm.
Número de dibujoReferencia1571029349 -
-
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número de dibujoReferencia1550098041 -
-
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número de dibujoReferencia1550098041 -
-
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número de dibujoReferencia1550098041 -
-
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número de dibujoReferencia1550098041 -
-
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número de dibujoReferencia1550098042 -
-
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número de dibujoReferencia1550098042 -
-
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número de dibujoReferencia1550098042 -
-
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número de dibujoReferencia1550098042 -
-
Kit Circuit board cpl field/SS-housing
Número de dibujoReferencia1250096839 -
-
Kit Bushing to field/SS-housing
Número de dibujoReferencia1450099102 -
-
Kit Terminal protective Cover Ex
Número de dibujoReferencia3671008445 -
-
Kit Ground terminal / Cover clamp
Número de dibujoReferencia1350096841 -
-
Kit 2 Screening sheet wall enclo.
-
partes adicionales
Referencia50098636 -
-
Kit 2 Screening sheet field housing
-
partes adicionales
Referencia50096838 -
-
Kit Seal cover to Wall enclosure
Número de dibujoReferencia2050094041 -
-
Kit 10 Seal cover to field housing
Número de dibujoReferencia1150094050 -
-
Kit Part 40/8X fieldhousing compact
Número de dibujoReferencia2550098703 -
-
Kit Part Promass E/F-HT/C/F-DCI/X FS
Número de dibujoReferencia2650103152 -
-
Kit housing gaskets FS
Número de dibujoReferencia2450098704 -
-
Kit cable Promass remote version 10m
Número de dibujoReferencia2850093554 -
-
Kit cable Promass remote version 20m
Número de dibujoReferencia2850093573 -
-
Kit cable PROMASS remote version 10m Ex
Número de dibujoReferencia2850098567 -
-
Kit cable PROMASS remote version 20m Ex
Número de dibujoReferencia2850098568 -
-
Kit Screw sealing 84/8DF/8FE/8FF
-
partes adicionales
Referencia50108691 -
-
Serviceinterface FXA193
-
partes adicionales
ReferenciaFXA193-?? -
-
Transmitter 80/83/84, mounting set
ReferenciaDK8WM-
4 products & bundles
4 productos
Normalmente comprados juntos
Accesorios
- Transmitter 80/83/84, mounting set
Productos relacionados
