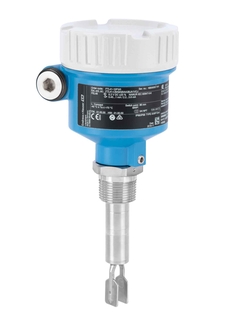

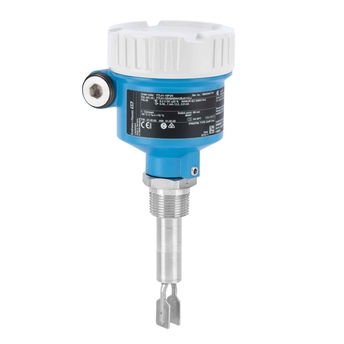

Liquiphant FTL41
El detector de nivel por horquilla vibrante en aplicaciones básicas reduce las complejidades en su planta
Más de 6 millones de detectores de nivel Liquiphant instalados en campo por todo el mundo prueban la fiabilidad de este equipo en su funcionamiento diario. Con su tecnología de sensor activo, puede estar siempre seguro de que su equipo funciona correctamente.
Además, no es necesario efectuar ajustes para productos diferentes.
-
Ventajas
Un sistema de medición para cualquier tipo de líquidos. De uso sencillo con funcionalidad de tipo "plug and play" basada en tecnología de sensor activo
Mayor estabilidad a largo plazo en comparación con los interruptores de flotador gracias a no contar...
-
Ámbito de aplicación
Detector de nivel con tubo de extensión para todo tipo de líquidos.
Conexiones a proceso: roscas, bridas y conexiones higiénicas (Triclamp)
Temperatura: -40 a +150 °C (-40 a +302 °F)
Presión: -1 a +40 bar (-14,5 a +580 psi)
Material del sensor: 316L
...
Documentos / Manuales / Software
-
Liquiphant FTL41
Información técnica
Interruptor de límite para líquidos
Technical Information (TI) -
Liquiphant FTL41
Manual de instrucciones
Liquiphant; interruptor de límite para todo tipo de líquidos
Manual de instrucciones (BA) -
Liquiphant FTL41
Manual de instrucciones abreviado
Liquiphant; Interruptor de límite en líquidos
Short Instruction (KA)06/19Inglés -
Cable gland M20x1.5
Installation Instructions
Liquiphant FTL41, FTL51B
Gammapilot FMG50
Cerabar PMC51B, PMP51B, PMC71B, PMP71B
Deltabar PMD55B, PMD75B, PMD78BMounting Instruction (EA) -
Electronic insert FEL4x
Installation Instructions
Liquiphant FTL41
Mounting Instruction (EA) -
M12 plug
Installation Instructions
Liquiphant FTL41, FTL51B
Gammapilot FMG50
Cerabar PMC51B, PMP51B, PMC71B, PMP71B
Deltabar PMD55B, PMD75B, PMD78BMounting Instruction (EA) -
Cover, cover seal
Installation Instructions
Liquiphant FTL41, FTL51B
Gammapilot FMG50
Cerabar PMC51B, PMP51B, PMC71B, PMP71B
Deltabar PMD55B, PMD75B, PMD78BMounting Instruction (EA) -
Liquiphant FTL41
ATEX:
II 1/2 G Ex ia IIC T6...T1 Ga/Gb
II 2 G Ex ia IIC T6...T1 Gb
IECEx:
Ex ia IIC T6...T1 Ga/Gb
Ex ia IIC T6...T1 Gb
Safety Instructions
Vibronic Limit Switches, Liquids
Ex Safety Instructions (XA) -
Liquiphant FTL41
ATEX:
II 1/2 G Ex db IIC T6...T1 Ga/Gb
II 2 G Ex db IIC T6...T1 Gb
IECEx:
Ex db IIC T6...T1 Ga/Gb
Ex db IICT6...T1 Gb
Safety Instructions
Vibronic Limit Switches, Liquids
Ex Safety Instructions (XA) -
Allgemeine bauaufsichtliche Zulassung /
Allgemeine Bauartgenehmigung
Z-65.40-591
Allgemeine bauaufsichtliche Zulassung /
Allgemeine Bauartgenehmigung
Liquiphant ES
FTL41, FTL51BCertificate (ZE) -
RFID TAG
Certificate/Declaration of Conformity
ATEX:
II 2 G Ex ia IIC T6 Gb
II 2 D Ex ia IIIC T80°C Db;
IECEx:
Ex ia IIC T6 Gb
Ex ia IIIC T80°C Db
IECEx EPS 15.0042X; EPS 15 ATEX 1 1011 XCertificate (ZE) -
Allgemeine bauaufsichtliche Zulassung /
Allgemeine Bauartgenehmigung
Z-65.11-590
Allgemeine bauaufsichtliche Zulassung /
Allgemeine Bauartgenehmigung
Liquiphant ES
FTL41, FTL51BCertificate (ZE) -
Weather protection cover
Level measurement, pressure measurement
Special Documentation
Weather protection cover
Special Documentation (SD) -
Liquiphant FTL41, FTL51B, FTL71, FTL81
Vibronic
Special Documentation
Sliding sleeve for Liquiphant
Special Documentation (SD) -
RFID TAG
Special Documentation
RFID TAG
Special DocumentationSpecial Documentation (SD) -
G½" adapter
Level measurement, pressure measurement
Special Documentation
G½" adapter
Special Documentation (SD) -
Liquiphant
Código de producto: FTL41-, FTL51B-
Número Declaración: EC_00749_01.19EU DeclarationAlemán , Inglés , fr -
Liquiphant
Código de producto: FTL41-, FTL51B-
Número Declaración: EC_00721_01.18EU DeclarationAlemán , Inglés , fr -
Liquiphant
Código de producto: FTL51B-, FTL41-
Región: Europe (ATEX)
Entidad certificadora: KIWA
Categoría: II 1 G, II 1/2 G, II 1/2 D, II 2 G, II 2 D
Protección: Ex t, Ex ia, Ex d e, Ex dExplosion ProtectionInglés -
Liquiphant
Código de producto: FTL41-, FTL51B-
Región: International (IECEx)
Entidad certificadora: KIWA
Protección: Ex ec, Ex t, Ex ia, Ex d e, Ex dExplosion ProtectionInglés -
Liquiphant
Código de producto: FTL41-, FTL51B-
Región: Germany
Entidad certificadora: DIBt
Número de certificado: Z-65.40-591Overfill PreventionAlemán -
Liquiphant
Código de producto: FTL41-, FTL51B-
Región: Germany
Entidad certificadora: DIBt
Número de certificado: Z-65.11-590Overfill PreventionAlemán -
Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S
Código de producto: FTL85-, FTL81-, FTL80-, FTL71-, FTL70-, FTL51H-, FTL51C-, FTL51B-, FTL51-, FTL50H-, FTL50-, FTL41-
Región: Canada (CRN)
Entidad certificadora: CRNPressure EquipmentInglés
Accesorios / Piezas de repuesto
-
-
Nr 30 Order code 71432590
-
Nr 30 Order code 71432594
Electronics FEL44, relay DPDT
19-253VAC/19-55VDC, contact 253V/6A. Usage: FTL41.
-
Nr 30 Order code 71432595
-
-
-
Nr 20 Order code 71435116
Cover, Alu, closed
Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.
-
Nr 20 Order code 71435118
Cover, Alu, closed, Ex d
Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.
-
Nr 20 Order code 71435126
-
-
-
Nr 15 Order code 71435135
Cable gland M20, plastic
Usage: FTL41, FTL51B, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.
-
Nr 15 Order code 71435136
Cable gland M20, brass nickel plated
Usage: FMG50, FTL41, FTL51B, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.
-
-
-
Nr 21 Order code 71435131
Sealing set EPDM, 5 pieces
Usage: FTL41, FTL51B, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.
-
Nr 21 Order code 71435132
-
-
-
Order code 71438291
Weather protection cover, plastic, XW111
Usage: FTL41, FTL51B, PMC51B, PMD55B, PMP51B.
-
