Ámbito de aplicación

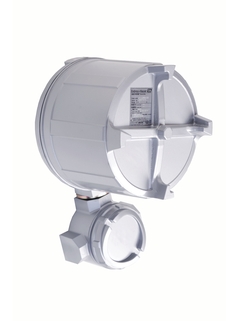

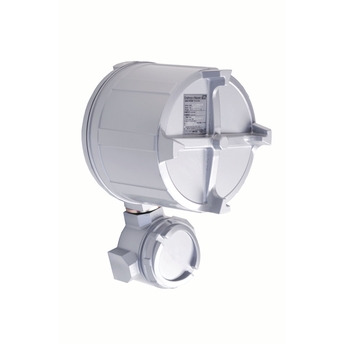

El transmisor AT1 está diseñado para acoplarse a los equipos de medición de nivel LT5. Sus funciones principales son las salidas analógicas de 4 a 20 mA y una salida de alarma de contacto.
Temperatura ambiente: -20 a +60 °C (-4 a +140 °F)
Ventajas
Transmisión del nivel del depósito mediante señales analógicas
Máximo de 6 salidas de alarma de contacto
Fácil mantenimiento gracias a la simplicidad de su mecanismo
Predecesor
Casos de éxito
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
6 documentos
-
-
Información técnica (TI)
Analog Transmitter AT1000 AT1 - Technical Information
AT1 analog transmitter is designed to be installed to the LT, and LTC series float level gauge. One of the main functions of the transmitter is to transmit the level gauge’s signals into voltage, electric current, and resistance output signals. Because this model has a variety of output signal types, it has an extensive connection compatibility with various level setting devices. In addition, the alarm andadjustment contact signals are equipped with up to six points, enabling the operator to direct the valves andpumps with this transmitter alone.
EN ES 07/01/201403/06/201301/12/2011Idioma:
Inglés
Versión:
07/01/2014
Tamaño del archivo:
850.2 KB
Nombre del archivo:
TI00460G08EN03.13.pdf
-
-
-
Manual de instrucciones (BA)
Serie AT-1000 Manual de intrucciones
Tipo de potenciómetro Transmisor analógico Tank Gauging
EN ES 01/07/2007Idioma:
Español
Versión:
01/07/2007
Tamaño del archivo:
615.2 KB
Nombre del archivo:
BA1011Nes_0107.pdf
-
-
-
Manual de instrucciones (BA)
Analog Transmitter AT1000 AT1 － Operating Instructions
AT1 analog transmitter is designed to be installed onto LT and LTC series level gauging systems. The device transmits the level information into electric current, voltage, and resistance signals. It can also be equipped with a maximum of six alarm contact signals. In addition to transmitting the level, contact signals can be received by this transmitter alone, enabling easy control ofthevalve and pump.
EN ES 07/01/201403/06/201301/12/2011Idioma:
Inglés
Versión:
07/01/2014
Tamaño del archivo:
1.6 MB
Nombre del archivo:
BA00414G08EN03.13.pdf
-
-
-
Protección contra explosiones
Product family: Sakura
Product root: AT1- Region: Japan Approval agency: TIIS
Idioma:
Japonés
Versión:
28/09/2009
Tamaño del archivo:
59.5 KB
Nombre del archivo:
TIIS_T63217_AT1(C1-42)_[H26_2014].pdf
-
-
-
Protección contra explosiones
Product family: Sakura
Product root: AT1- Region: Japan Approval agency: TIIS
Idioma:
Japonés
Versión:
01/04/2020
Tamaño del archivo:
275.5 KB
Nombre del archivo:
TIIS_T63217_AT1_C1-42_2020.pdf
-
-
-
Protección contra explosiones
Product family: Sakura
Product root: AT1- Region: Japan Approval agency: TIIS
Idioma:
Japonés
Versión:
23/02/2017
Tamaño del archivo:
46.5 KB
Nombre del archivo:
TIIS_T63217_AT1(C1-42)_[H29_2017].pdf
-
Buscar piezas de repuesto por número en el dibujo
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
O-ring, Large terminal box, AT5 body,CR
-
partes adicionales
Número de dibujoReferencia11017880-5025 -
-
O-ring, terminal box, small, CR
-
partes adicionales
Número de dibujoReferencia11017880-5026 -
-
O-ring, El-compartment, large
-
partes adicionales
Número de dibujoReferencia11017880-5027 -
-
O-ring, LT/transmitter coupling
-
partes adicionales
Número de dibujoReferencia11017871-1231 -
-
Cover, terminal box
-
partes adicionales
Número de dibujoReferencia21017860-6323 -
-
Large-short cover, main body
-
partes adicionales
Número de dibujoReferencia21017860-6326 -
-
Cover, terminal box, large
-
partes adicionales
Número de dibujoReferencia21017860-6324 -
-
Power unit R/I AC100V
-
partes adicionales
Número de dibujoReferencia31017871-1201 -
-
Power unit R/I AC110V
-
partes adicionales
Número de dibujoReferencia3156004475 -
-
Power unit R/I AC200V
-
partes adicionales
Número de dibujoReferencia3156004479 -
-
Power unit R/I AC220V
-
partes adicionales
Número de dibujoReferencia3156004476 -
-
Converter R/I DC power
-
partes adicionales
Número de dibujoReferencia32017871-1207 -
-
Converter R/I AC power
-
partes adicionales
Número de dibujoReferencia3256004478 -
-
Potentiometer, CP45-FB, LT, LTC2230/40
-
partes adicionales
Número de dibujoReferencia33017871-1202 -
-
Potentiometer, CP45-FB, LTC2110
-
partes adicionales
Número de dibujoReferencia3356004470 -
-
Main shaft assembly, AT1
-
partes adicionales
Número de dibujoReferencia36017871-1210 -
-
Gear, d=11mm
-
partes adicionales
Número de dibujoReferencia37017871-1211 -
-
Gear, d=15mm
-
partes adicionales
Número de dibujoReferencia37017871-1212 -
-
No spare parts available.
-
partes adicionales
-
-
Alarm cam
-
partes adicionales
Número de dibujoReferencia45017871-1220 -
-
Dial Plate AT1
-
partes adicionales
Número de dibujoReferencia38XPN0001- -
-
Gear Panel Assembly AT1
-
partes adicionales
Número de dibujoReferencia40XPN0002- -
-
Alarm Assembly AT1
-
partes adicionales
Número de dibujoReferencia42XPN0003- -
-
Stud bolt M10x40L,spr.washer,washer,4set
Número de dibujoReferencia7570106501 -
Coupling, transmitter, LT11/LT12
Número de dibujoReferencia75017871-1233 -
Coupling, male,for gauge head, MP/HP
Número de dibujoReferencia75017871-1232
