Tankvision
Gestión de inventario
Multi Scan NXA83

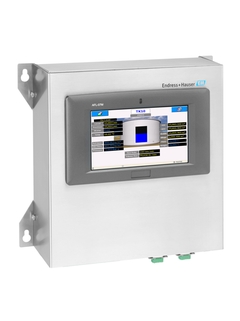

Tankvision Multi Scan NXA83 de montaje en pared ©Endress+Hauser

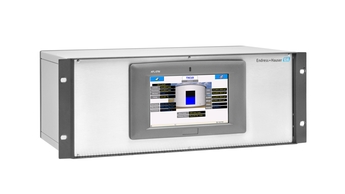

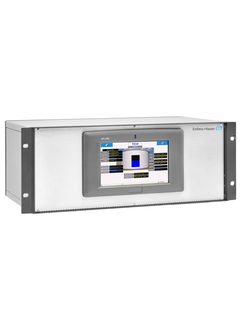

Tankvision Multi Scan NXA83 - montaje en riel din (rack) ©Endress+Hauser
  • Tankvision Multi Scan NXA83 de montaje en pared
  • Tankvision Multi Scan NXA83 - montaje en riel din (rack)

Adquiere datos de los instrumentos de campo y comunica los datos a otro sistema (Modbus o OPC)

El equipo Multi Scan NXA83 explora los parámetros a partir de los equipos de medición en depósitos y efectúa los cálculos correspondientes al depósito como una parte de Tankvision. Para una actualización de las instalaciones paso a paso, el equipo Multi Scan proporciona una gestión de protocolo heredada, así como actualizaciones graduales y una mayor flexibilidad. Tankvision se basa en una arquitectura distribuida en una red local (LAN). Gracias a su estructura modular, resulta ideal para parques de tanques de tamaño medio con solo unos pocos depósitos, pero también para las refinerías con centenares de depósitos.

  • Ventajas

    • Actualización progresiva de las instalaciones

    • Mayor disponibilidad del sistema

    • Acceso del usuario a toda la red

    • Inventario exacto

    • Procedimientos simplificados para las autorizaciones para el sitio

  • Ámbito de aplicación

    • Explora los parámetros a partir de los equipos de medición en depósitos y efectúa los cálculos correspondientes al depósito.

    • Apto para parques de tanques con más de un protocolo utilizado para comunicar con los equipos de campo instalados y/o por...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Nivel de radar

  • Característica / Aplicación

    Multi Scan

    Acquires data from field instruments (up to 16 loops). The data is provided to the visualization software Tankvision Professional NXA85 or other host systems (PLC und DCS).

  • Measuring principle

    Nivel de radar

  • Función

    Multi Scan

    Adquiere los datos desde Instrumentos en Campo (hasta 16 lazos). Los datos son proporcionados al software de visualización Tankvision Professional NXA85 u otro sistemas huéspedes (PLC y DCS).

  • Tipo de señal de entrada

    Modbus RS485; V1; WM550; Tokio Keiso FW9000; Varec Mark/Space; Saab TRL/2; Enraf BPM;Instrumentos científicos; Modbus Ethernet

  • Tipo de señal de salida

    OPC DA; Modbus RS485; Modbus Ethernet

  • Suministro de energía

    AC: 100...240 VAC

  • Dimensiones (W x H x D)

    Montado en rack:

    483x176x260 mm (19x6.93x10.24 in)

    Montado en pared:

    322x300x110 mm (12.68x11.81x4.33 in)

  • Configuración

    Vía escritorio remoto

  • Successor

    NXA83B

Documentos / Manuales / Software

  • Tankvision Multi Scan NXA83B

    Inventory Management System with completely Integrated software Technical Information

    Technical Information (TI)
  • Tankvision Multi Scan NXA83B

    Web Client System Operation Operating Instructions

    Manual de instrucciones (BA)
  • Tankvision Multi Scan NXA83B

    Redundancy Manual Operating Instructions

    Manual de instrucciones (BA)
  • Tankvision Multi Scan NXA83B

    Configuration Manual Operating Instructions

    Manual de instrucciones (BA)
  • Tankvision Multi Scan NXA83B

    OPC Tank Data Server Operating Instructions

    Manual de instrucciones (BA)
  • Tankvision Multi Scan NXA83B

    Weights and Measures Additions Operating Instructions

    Manual de instrucciones (BA)
  • Tankvision Multi Scan NXA83B

    Operation (local display operation manual) Operating Instructions

    Manual de instrucciones (BA)
  • Tankvision Multi Scan NXA83B

    Installation and Maintenance Manual Operating Instructions

    Manual de instrucciones (BA)
  • Tankvision Multi Scan NXA83B

    DCC Communications Configuration Operating Instructions

    Manual de instrucciones (BA)
  • Innerstaatliche Bauartzulassung Tankvision Professional NXA85, Tankvision Multi Scan NXA83

    Einrichtung zur digitalen Messwerterfassung

    Certificate (ZE)
  • Tankvision- NiS_02_2010

    Dokładne obliczenia objętości lub masy cieczy i gazów skroplonych w zbiornikach pomiarowych. Rozliczanie paliw płynnych, olejów ciężkich i lekkich, mazutu, alkoholu i środków chemicznych.

    Publications (PU)
    04/12
    Polaco
  • Tank Gauging

    Система коммерческого и оперативного учета продуктов в резервуарных парках.

    Competence Brochure (CP)
    07/15
    Ruso
  • Tankvision

    Código de producto: NXA83- Número Declaración: EG12014A

    EU Declaration
    Alemán , Inglés , fr
  • Tankvision

    Código de producto: NXA83-, NXA85- Región: Europe Entidad certificadora: PTB Número de certificado: PTB4.454-14.12

    Metrology
    Alemán , Inglés
  • Tankvision

    Código de producto: NXA83-, NXA85- Región: Europe Entidad certificadora: PTB Número de certificado: PTB4.454-14.12+NT1

    Metrology
    Alemán , Inglés
