Caudalímetro Coriolis Cubemass

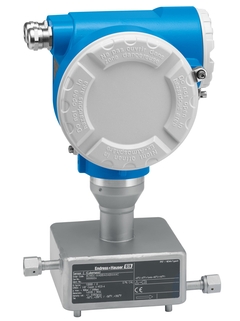

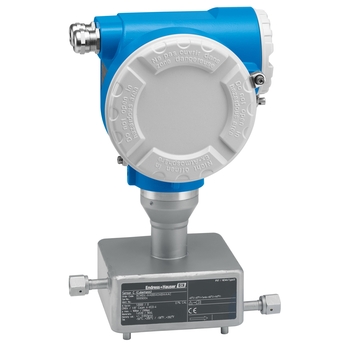

Imagen Caudalímetro Coriolis Cubemass / 8CM para medir cantidades más pequeñas de líquidos y gases ©Endress+Hauser

Cubemass - El caudalímetro Coriolis  para medir pequeñas cantidades de líquidos y gases

El principio de medición del caudalímetro Coriolis

El sensor compacto para las cantidades más pequeñas de fácil integración en el sistema.

Cubemass es el sensor probado para la medición de caudales pequeños en plataformas, bancos de prueba y robótica industrial, p. en aplicaciones como lacado o acabado de superficies. Ni la alta presión ni las condiciones de flujo alterno comprometen su precisión. Los fabricantes de equipos valoran a Cubemass como un sensor compacto de Coriolis.

  • Ventajas

    • Medición precisa de las cantidades más pequeñas de líquidos y gases.

    • Instalación que ahorra espacio: diseño compacto de tubo único

    • Ahorro de espacio – Sin necesidad de tramos rectos de entrada/salida

    • Adecuado para deslizamiento - sensor de peso ligero

    • ...

  • Ámbito de aplicación

    • El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad

    • Medición precisa de las cantidades más pequeñas de líquidos y gases.

    Propiedades del equipo

    • Diámetro nominal: DN 1 a 6 (1/24 a...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El sensor ultra compacto para las menores cantidad con una integración de sistema fácil. Para las cantidades más pequeñas de líquidos y gases; ideal para integración de deslizamiento.

  • Características del sensor

    Costo de instalación reducido– diseño compacto de tubo único. Menos puntos de medición de proceso – medición multi variable
    (flujo, densidad, temp). Instalación ahorradora de espacio – sin necesidad de líneas de entrada/salida. Diámetro nominal: DN 1 a 6 (¹⁄₂₄ a ¹⁄₄"). Presión de proceso hasta 400 bar (5800 psi).

  • Características del transmisor

    Ahorrador – consumo de energía muy bajo. Rápida puesta en marcha – dispositivos pre configurados. Recuperación de datos automática para servicio. Carcasa de transmisor robusta. Modbus RS485.

  • Rango de diámetro nominal

    DN 1 a 6 (¹⁄₂ a ¹⁄₄")

  • Materiales húmedos

    Tubo de medición: 1.4539 (904L)
    Conexión: 1.4539 (904L); 1.4404 (316/316L)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración

  • Máx. error medido

    Flujo másico (líquido): ±0.1 %
    Flujo volumétrico (líquido): ±0.1 %
    Flujo másico (gas): ±0.5 %
    Densidad (líquida): ±0.0005 g/cm3

  • Rango de medición

    0 a 1000 kg/h (0 a 37 lb/min)

  • Máx. presión de proceso

    PN 40, Clase 300, 10K, 400 bar (5800 psi)

  • Rango de temperatura del medio

    –50 a +200 °C (–58 a +392 °F)

  • Rango de temperatura ambiente

    Estándar: -20 a +60°C (-4 a +140°F)
    Opción: –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática

  • Grado de protección

    IP67, caja tipo 4X

  • Pantalla/Operación

    Sin operación local
    Posible configuración vía herramientas de operación

  • Salidas

    Salida de interruptor/pulso/frecuencia (pasivo), pulso desfasado por fase

  • Entradas

    Ninguno

  • Comunicación digital

    Modbus RS485

  • Suministro de energía

    DC 10 a 30 V
    AC 20 a 28 V

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, NEC/CEC, NEPSI

  • Otras aprobaciones y certificados

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, CRN

  • Aprobaciones y certificados metrológicos

    3.1 material

  • Certificados y aprobaciones de presión

    CRN

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El sensor ultra compacto para las menores cantidad con una integración de sistema fácil. Para las cantidades más pequeñas de líquidos y gases; ideal para integración de deslizamiento.

  • Características del sensor

    Costo de instalación reducido– diseño compacto de tubo único. Menos puntos de medición de proceso – medición multi variable
    (flujo, densidad, temp). Instalación ahorradora de espacio – no líneas de entrada/salida necesarias. Diámetro nominal: DN 1 a 6 (¹⁄₂₄ a ¹⁄₄"). Presión de proceso hasta 400 bar (5800 psi).

  • Características del transmisor

    Ahorrador – consumo de energía muy bajo. Rápida puesta en marcha – dispositivos pre configurados. Recuperación de datos automática para servicio. Carcasa de transmisor robusta. Modbus RS485.

  • Rango de diámetro nominal

    DN 1 a 6 (¹⁄₂ a ¹⁄₄")

  • Materiales húmedos

    Tubo de medición: 1.4539 (904L)
    Conexión: 1.4539 (904L); 1.4404 (316/316L)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración

  • Máx. error medido

    Flujo másico (líquido): ±0.1 %
    Flujo volumétrico (líquido): ±0.1 %
    Flujo másico (gas): ±0.5 %
    Densidad (líquida): ±0.0005 g/cm3

  • Rango de medición

    0 a 1000 kg/h (0 a 37 lb/min)

  • Máx. presión de proceso

    PN 40, Clase 300, 10K, 400 bar (5800 psi)

  • Rango de temperatura del medio

    –50 a +200 °C (–58 a +392 °F)

  • Rango de temperatura ambiente

    Estándar: -20 a +60°C (-4 a +140°F)
    Opción: –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática

  • Grado de protección

    IP67, caja tipo 4X

  • Pantalla/Operación

    Sin operación local
    Posible configuración vía herramientas de operación

  • Salidas

    Salida de interruptor/pulso/frecuencia (pasivo), pulso desfasado por fase

  • Entradas

    Ninguno

  • Comunicación digital

    Modbus RS485

  • Suministro de energía

    DC 10 a 30 V
    AC 20 a 28 V

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, NEC/CEC, NEPSI

  • Otras aprobaciones y certificados

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, CRN
