Este producto ya no se encuentra disponible.
Consulte la nueva generación en la sección predecesor / sucesor o contacte con su entidad local de Endress+Hauser.
-

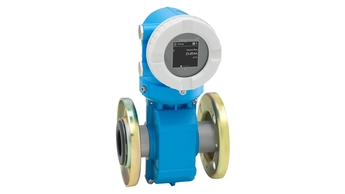

Sucesor
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
Gamas FLEX Excelencia técnica Simplicidad - F
- L
- E
- X
Gama Fundamental
Satisfaga sus necesidades básicas de medición
Excelencia técnica Simplicidad - F
- L
- E
- X
Gama Lean
Maneje los principales procesos fácilmente
Excelencia técnica Simplicidad - F
- L
- E
- X
Gama Extended
Optimice sus procesos con tecnologías innovadoras
Excelencia técnica Simplicidad - F
- L
- E
- X
Gama Xpert
Domine las aplicaciones más exigentes
Excelencia técnica Simplicidad Variable
-
-
Principio de medida
Electromagnético
-
Título del producto
std_productprofile_product_usp_8085.
std_productprofile_product_field_of_application_8025. -
Características del sensor
std_productprofile_product_benefits_8026. Ahorro de energía en la medición del caudal; sin pérdidas de carga gracias a la constricción de la sección transversal. Sin mantenimiento: no incluye piezas móviles.
std_productprofile_product_differentiating_tech_features_6649. std_productprofile_product_differentiating_tech_features_6650. std_successorproducts_product_differentiating_tech_features_35221_1509522592. -
Características del transmisor
std_productprofile_product_benefits_34707_1508943674. std_productprofile_product_benefits_34705_1508943673. std_productprofile_product_benefits_34706_1508943673.
Indicador de 2 líneas de texto con pulsadores mecánicos. Equipo como versión compacta o separada. HART. -
Rango de diámetro nominal
DN 50...2400
2"...90" -
Materiales húmedos
Recubrimiento: PTFE; Poliuretano; Caucho duro
Electrodos: 1.4435 (316L); Aleación C22, 2.4602 (UNS N06022) -
Variables medidas
Caudal volumétrico
-
Error de medición máx.
Caudal volumétrico: ±0,5 % lect. ± 2 mm/s (±0,5 % lect. ± 0,08 in/s)
-
Rango de medición
9 dm³/min a 162.000 m³/h (2,5 gal/min a 1.030 Mgal/día)
-
Máx. presión de proceso
PN 16, Clase 150
-
Rango de temperatura del medio
-20...+90°C
(-4...+194°F) PTFE + revestimiento de poliuretano
-20...+80°C
(-4...+176°F) revestimiento de caucho endurecido -
Rango de temperatura ambiente
Material de brida acero al carbón: –10 a +60 °C (+14 a +140 °F)
Material de brida acero inoxidable: –40 a +60 °C (–40 a +140 °F) -
Material de carcaza del sensor
DN 25 a 300 (1 a 12"): recubrimiento AlSi10Mg
DN 350 a 2400 (14 a 90"): Acero al carbón con barniz protector
Carcasa de conexión de sensor: recubrimiento AlSi10Mg -
Material de la cubierta del transmisor
Fundición de aluminio con recubrimiento de pintura electrostática
-
Grado de protección
IP 67 (Nema 4x)
IP 68 (Nema 6P) -
Pantalla/Operación
Pantalla de dos líneas
Botones -
Salidas
4...20mA + pulso,-/estatus (configurable)
-
Entradas
Ninguno
-
Comunicación digital
HART
-
Suministro de energía
DC 11 a 40 V
AC 85 a 250 V (45 a 65 Hz)
AC 20 a 28 V (45 ta 65 Hz) -
Aprobaciones para áreas peligrosas
cCSAus
-
Seguridad del producto
CE, C-Tick
-
Aprobaciones y certificados metrológicos
Calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025)
-
Aprobaciones higiénicas y certificados
Aprobación para agua potable: ACS, KTW/W270, NSF 61, WRAS BS 6920
-
-
Instrucciones de instalación (EA)
EA Installing ground disks
-
Instrucciones de instalación (EA)
Versión en inglés - 10/2025New version available in EnglishPromag 10, 23, 50, 51, 53, 55, 100, 200, 300, 500, 800, 400 Index C
EN ES 15/10/202509/10/2020Idioma:
Inglés
Versión:
15/10/2025
Tamaño del archivo:
772.1 KB
Nombre del archivo:
EA00070DA2_1625-00.pdf
-
