Resumen de especificaciones
-
Error de medición máx.
Caudal volumétrico:
±3 % lect. para DN 15
±2 % lect. para DN 25 a 200
±2 % lect. por encima de DN 200 -
Rango de medición
0,3 a 10 m/s (1 a 33 ft/s)
-
Rango de temperatura del medio
–20 a +80 °C (–4 a +176 °F)
0 a +130 °C (32 a +265 °F) opcional -
Máx. presión de proceso
N/A
-
Materiales húmedos
Sistema de abrazaderas:
Soporte de sensor 1.4308/CF-8
Carcasa de sensor 1.4301/304
Correas de sujeción 1.4301/304
Ámbito de aplicación

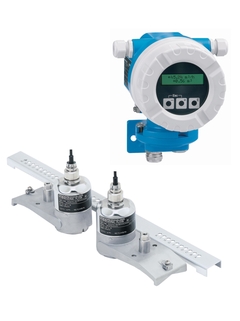

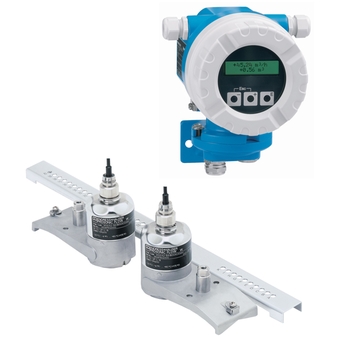

El sensor no invasivo ("clamp-on") Prosonic Flow W está especialmente diseñado para aplicaciones de agua y aguas residuales. Combinado con el económico transmisor Prosonic Flow 91 con pulsadores, el equipo Prosonic Flow 91W es ideal para la monitorización de caudal en la industria del tratamiento de agua.
El principio de medición es independiente de la presión, densidad, temperatura, conductividad y viscosidad
Medición de caudal de abrazadera de aguas de proceso, agua salada, agua desmineralizada, agua potable y aguas residuales.
Propiedades del equipo:
Temperatura del producto: -20 a +80 °C (-4 a +176 °F)
Grado de protección IP68 (protección tipo 6P) para tuberías bajo el agua
A prueba de vibraciones e impactos según la norma IEC 68-2-6
Cabezal transmisor de campo de aluminio
Indicador de 2 líneas de texto con pulsadores
HART
Ventajas
Baja inversión en capital – la efectividad aumenta con el diámetro de la tubería (hasta DN 2000)
Señal estable a largo plazo: montaje permanente sin mantenimiento desde el exterior con almohadillas de acoplamiento
Transparencia del proceso – función de diagnóstico
Transmisor económico – diseñado para aplicaciones sencillas
Puesta en marcha fácil y fiable – menú de Configuración rápido para instalación
Recuperación de datos de servicio automática
