Omnigrad TA555
Termopozo de barra taladrada

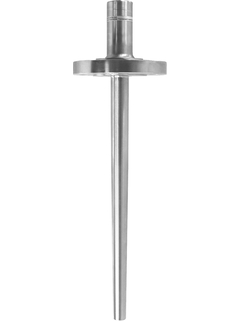

Ilustración de un termopozo de barra taladrada TA555 ©Endress+Hauser

Hecho con un termopozo de barra taladrada. Para uso principalmente en aplicaciones de propósito general o en condiciones extremas.

Debido a unos ciclos productivos exigentes en el caso de condiciones de proceso extremas, es imprescindible calcular exactamente la capacidad de carga de un termopozo. Los ensayos de penetración de colorante, los ensayos de ultrasonidos, los ensayos de fugas de helio, los ensayos de resistencia a la presión, así como diversos ensayos no destructivos de materiales ponen de relieve la calidad de los materiales y del procesado.

  • Ventajas

    • La extensión y las longitudes de inmersión, así como las dimensiones de la barra, se pueden seleccionar conforme a los requisitos del proceso

    • Está disponible un amplio abanico de materiales estándar y de conexiones a proceso; se pueden solicitar opciones...

  • Ámbito de aplicación

    El TA555 está diseñado para aplicaciones con termómetros de resistencia y termopares, principalmente en condiciones de proceso extremas.

Características y especificaciones

Atrás

Details

  • Measuring principle

    Termo pozo en barras

  • Característica / Aplicación

    cuello de extensión redondo

  • Conexión principal

    rosca interna:

    1/2" NPT

  • Máxima longitud de inmersión estándar

    900 mm (35,43")

  • Máx. longitud de inmersión bajo demanda

    5.000 mm (196,85")

  • Conexión a proceso

    Cuerda:

    1" NPT

    brida:

    1", 1 1/2", 2" ANSI 150, 300 o 600 RF/RTJ

  • Diámetro de la raíz del termopozo

    24 mm (0,94")

  • Material de contacto del medio

    1.4401 (316)

    1.4404 (316L)

    1.4571 (316Ti)

  • Parte terminada húmeda (Ra)

    < 0.8 µm (31.50 µin)

    < 1.6 µm (63.00 µin)

  • Forma de la Punta

    recto

    cónico

  • Rango de temperatura

    -200...700 °C (-328...1.292 °F)

  • Máx. presión de proceso (estática)

    500 bar (7252 psi)

  • Presión a proceso máxima a 400 °C

    300 bar (4351 psi)
