Omnigrad M TW11
Tubo de protección para sensores de temperatura

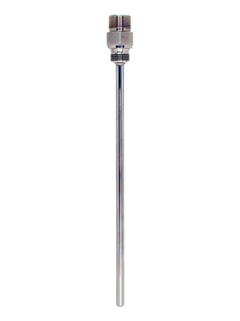

Ilustración de un tubo de protección TW11

Diseñado para el uso en la industria de química fina y de forma general en casi todos los procesos industriales

Este tubo de protección es un componente importante de los puntos de medición de temperatura para casi todos los procesos industriales, especialmente en las industrias de química fina. Se utiliza para proteger el inserto de medición o elementos sensores de productos de proceso agresivos, de las presiones y velocidades de caudal elevadas, permitiendo el intercambio del termómetro durante el funcionamiento.

Añadir a la cesta
Configurar
Dimensionado
Cálculo de precios tras inicio de sesión y configuración

Comparar

Ventajas
Punta de la vaina con un diámetro reducido o cónica para un mejor tiempo de respuesta
Longitud de inmersión adaptada a la aplicación
Acabado superficial Ra < 0,8 µm
SS 316L/1.4404 y SS 316Ti/1.4571 para las partes en contacto con el producto
Las conexiones...

Mostrar más
Punta de la vaina con un diámetro reducido o cónica para un mejor tiempo de respuesta
Longitud de inmersión adaptada a la aplicación
Acabado superficial Ra < 0,8 µm
SS 316L/1.4404 y SS 316Ti/1.4571 para las partes en contacto con el producto
Las conexiones a proceso roscadas habituales se suministran de modo estándar; las de otros tipos están disponibles bajo demanda
Certificación del material (3.1.B)
Prueba con líquidos penetrantes en soldaduras

Mostrar menos

Ámbito de aplicación

Los tubos de protección Omnigrad M TW11 están diseñados para el uso en la industria de química fina, aunque se pueden utilizar también en aplicaciones genéricas.

Características y especificaciones

Atrás

Details

Measuring principle

Termo pozo Fabricado
Característica / Aplicación

termopozo sin cuello
Conexión principal

rosca externa:

M24 x 1.5

1/2" NPT
Máxima longitud de inmersión estándar

4.000 mm (157,48")
Máx. longitud de inmersión bajo demanda

10.000 mm (393,7")
Conexión a proceso

cuerda:

G1/2" DIN

G3/8", 1/2" y 3/4" BSP

1/2" y 3/4" NPT

M20 x 1.5
Diámetro de la raíz del termopozo

9 mm (0,35")

11 mm (0,43")

12 mm (0,47")
Material de contacto del medio

1.4401 (316)

1.4404 (316L)

1.4571 (316Ti)
Parte terminada húmeda (Ra)

< 0.8 µm (31.50 µin)
Forma de la Punta

recto

reducido

estrechado
Rango de temperatura

-200...700 °C (-328...1.292 °F)
Máx. presión de proceso (estática)

100 bar (1450 psi)
Presión a proceso máxima a 400 °C

75 bar (1088 psi)

Mostrar más
Mostrar menos
