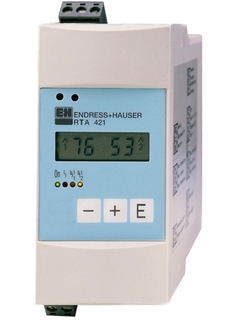

Interruptor de límite RTA421

Interruptor de límite RTA421 ©Endress+Hauser

Contactor con lazo de fuente de alimentación para la monitorización de corriente o señales de voltaje

El contactor RTA421 monitoriza los procesos industriales para una operación segura. La unidad analiza la señal de corriente (0/4 ... 20 mA) y las señales de voltaje (0/2 ... 10 V) y conmuta entre dos relés de salida independientes si los valores superan o son inferiores a los valores de ajuste preestablecidos para la alarma. En el indicador, ambos valores límite son indicados en paralelo. El gráfico de barras informa sobre la señal conectada en cualquier momento. Las aplicaciones incluyen control de la bomba en la industria de tratamiento de aguas residuales. Es posible tener una medición de nivel en silos por un coste razonable.

  • Cálculo de precios tras inicio de sesión y configuración

Selección rápida

Elija entre nuestras opciones recomendadas
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

RTA421
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Componentes adicionales

  • Ventajas

    • 2 relés para la monitorización del punto de ajuste (con contactos SPDT)

    • Fuente de alimentación por lazo para los sensores conectados

    • Indicador de cristal líquido para los puntos de ajuste de alarma y la barra de gráficos

    • Cabezal compacto

    • Configuración...

  • Ámbito de aplicación

    • Planta y construcción de máquina

    • Fabricantes de paneles

    • Monitorización de procesos

    • Control de procesos

Características y especificaciones

Atrás

Details

  • Measuring principle

    Transmisor de proceso

  • Principio de medición

    Interruptor de límite

  • Función

    Display

    Power

    Switch

  • Alimentación de energía en lazo

    1 x 24 V DC, 30 mA

  • Power Supply

    196...250 V AC, 50/60 Hz

    90...126 V AC, 50/60 Hz

    20...250 V DC/AC, 50/60 Hz

  • Tipo de señal de entrada

    1 x análogo (U, I)

  • Tipo de señal de salida

    1 x transmitter power supply

  • Funciones de software

    Función de valor límite

  • Certificados y Aprobaciones

    -

  • SIL

    -

  • Pantalla

    LCD

    4-dígitos

    gráfica de barras

  • Interfaz

    -

  • Dimensiones (W x H x D)

    45x107.8x112

    (1.77x4.24x4.41)

  • Measuring principle

    Contacto

  • Función

    Pantalla

    Suminsitro de energía

    Interruptor

  • Certificación

    UL rec. Comp

  • Entrada

    1 x análogo (U, I)

  • Salida

    1 alimentaciones del transmisor

  • Salida de relevador

    2 x contactos de intercambio

  • Fuente de alimentación auxiliar / Fuente de alimentación en lazo

    196...250 V AC

    97...127 V AC

    20...250 V AC/DC

  • Dimensiones (wxhxd)

    45 x 107.8 x 112 mm

    (1.77" x 4.24" x 4.41")

  • Operación

    3 botones

  • Pantalla

    LCD 6 mm (0.24")

    De 4 dígitos

    Gráfica de barras
