Resumen de especificaciones
-
Error de medición máx.
Caudal másico (líquido): ±0,25 %
Caudal volumétrico (líquido): ±0,25 %
Caudal másico (gas): ±0,50 %
Densidad (líquido): ±0,0005 g/cm³ -
Rango de medición
0 a 70 000 kg/h (0 a 2570 lb/min)
-
Rango de temperatura del medio
–40 a +150 °C (–40 a +302 °F)
-
Máx. presión de proceso
PN 100, Clase 600, 63K
-
Materiales húmedos
Tubo de medición: 1.4539 (904L)
Conexión: 1.4404 (316/316L)
Ámbito de aplicación
El robusto Promass E disfruta de una larga reputación como solución fiable para medir con precisión líquidos y gases en una amplia gama de aplicaciones estándar en la industria química. Con una tecnología alimentada por lazo, Proline E 200 permite una integración económica y sin interrupciones en las infraestructuras existentes. El caudalímetro ofrece la mayor seguridad de operación en zonas con peligro de explosión gracias a su diseño intrínsecamente seguro (Ex ia). La tecnología Heartbeat garantiza la seguridad del proceso en todo momento.
El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad
Medición precisa de líquidos y gases para una amplia gama de aplicaciones estándar.
Propiedades del equipo
Sensor compacto de doble tubo
Temperatura del producto hasta +150 °C (+302 °F)
Presión de proceso: hasta 100 bar (1450 psi)
Tecnología a dos hilos por lazo de corriente
Robusta carcasa de doble compartimento
Seguridad de la planta: aprobaciones a escala mundial (SIL, zonas peligrosas)
Ventajas

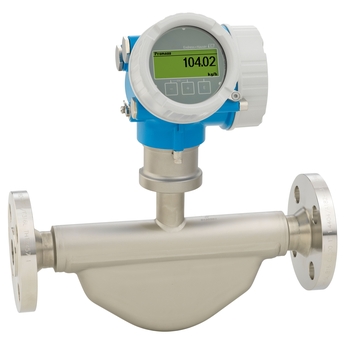

Económico – Equipo multifuncional; una alternativa a los caudalímetros volumétricos convencionales
Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura)
Ahorro de espacio – Sin necesidad de tramos rectos de entrada/salida
Cableado adecuado del aparato – compartimento de conexiones separado
Operación segura – no hace falta abrir el dispositivo gracias al indicador con control óptico y retroiluminación
Verificación integrada – Heartbeat Technology
