Resumen de especificaciones
-
Precisión
Estándar conforme a ASTM E-230
Especial conforme a ASTM E-230 -
Tiempo de respuesta
según la configuración
63 % tr = 15,0 s -
Máx. presión de proceso (estática)
a 20 °C: 500 bar (7.252 psi)
según la configuración -
Rango de temperatura de operación
Tipo T:
-270 °C ...370 °C
(-454 °F ...698 °F)
Tipo J:
-210 °C ...720 °C
(-346 °F ...1.328 °F)
Tipo E:
-270 °C ...820 °C
(-454 °F ...1.508 °F)
Tipo K:
-270 °C ... 1.150 °C
(-454 °F ...2.102 °F)
Tipo N:
-270 °C ... 1.150 °C
(-454 °F ...2.102 °F) -
Máx. longitud de inmersión bajo demanda
hasta 24" (609 mm)
otros bajo petición
Ámbito de aplicación

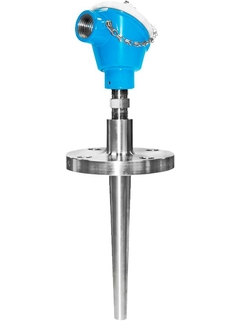

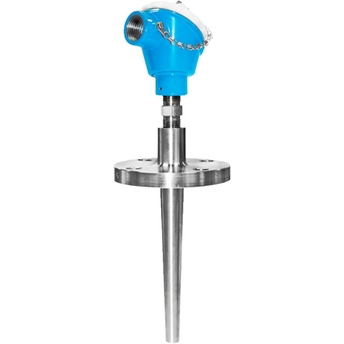

Esta sonda de temperatura altamente modular está diseñada para utilizarse en aplicaciones con entornos agresivos, por ejemplo, en centrales térmicas, refinerías o las industrias química y petroquímica. El robusto dispositivo, con un termopozo de barra taladrada, conexión bridada y un transmisor para cabezal diferente, es una unidad completa lista pasa utilizarse con una exactitud de medición y fiabilidad de medición mejoradas. La diversidad de tamaños y materiales, como el SS316, INCONEL600, Hastelloy C276, Titan o Monel proporciona un nivel elevado de flexibilidad y una gran variedad de posibilidades de aplicación.
Los sensores de temperatura TH54 son portasondas con termopar instalados en termopozos y diseñados para utilizarse en todo tipo de industrias de proceso, incluidas las industrias pesadas, debido a su resistente diseño. Constan de una sonda de medición con un termopar con aislamiento de óxido de magnesio y un termopozo en forma de barra.
Los portasondas para sensor se pueden utilizar en procesos industriales como:
Industria química
La industria petroquímica
Centrales eléctricas
Refinerías
Plataformas en alta mar
Ventajas
Una tienda de adquisición de soluciones para medición de temperatura. Transmisor de clase internacional con sensor integrado preparado para aplicaciones exigentes de la industria de procesos.
¡Sáquelo de la caja e instálelo directamente!
Aislamiento galvánico mejorado en la mayoría de equipos (2 kV)
Estructura simplificada: precio competitivo, gran valor añadido. Simplicidad en los pedidos y rectificaciones. Un único código de modelo comprende el sensor, el termopozo y el portasondas transmisor para una solución completa de punto de medida.
Todos los transmisores iTEMP® proporcionan una estabilidad a largo plazo menor o igual al 0,05% anual
Casos de éxito
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
12 documentos
-
-
Información técnica (TI)
TH53, TH54 and TH55
Thermocouple assemblies in thermowells with spring loaded insert and enclosure for process industry
EN ES 13/01/202131/05/201810/09/201501/06/200801/04/2006Idioma:
Inglés
Versión:
13/01/2021
Tamaño del archivo:
1.5 MB
Nombre del archivo:
TI00112REN_1521-00.pdf
-
-
-
Manual de operaciones abreviado (KA)
TH54 Compact Instructions
Thermocouple assembly in flanged thermowell
EN ES 04/02/201305/07/200708/07/200501/02/2005Idioma:
Inglés
Versión:
04/02/2013
Tamaño del archivo:
549 KB
Nombre del archivo:
KA00197ren_1312.pdf
-
-
-
Certificados FM/CSA (ZD)
Control Drawing CSA Intrinsically Safety, Nonincendive THxx, Txx Series, TU111, TU121, TU211, TU221
Installation Notes for Hazardous Locations
Idioma:
Inglés
Versión:
02/11/2006
Tamaño del archivo:
72.5 KB
Nombre del archivo:
160100112.pdf
-
-
-
Documentación especial (SD)
Device viewer
Technical documentation in other languages
Idioma:
Inglés
Versión:
14/07/2021
Tamaño del archivo:
478.5 KB
Nombre del archivo:
SD02429R09EN_0121.pdf
-
-
-
Línea de producto (FA)
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Idioma:
Alemán
Versión:
17/02/2020
Tamaño del archivo:
5.8 MB
Nombre del archivo:
FA00006Tde_2020.pdf
-
-
-
Línea de producto (FA)
Temperature measurement
Thermometers and transmitters for the process industry
EN ES 03/05/2022Idioma:
Inglés
Versión:
03/05/2022
Tamaño del archivo:
47.5 MB
Nombre del archivo:
FA00006Ten_2122.pdf
-
-
-
Línea de producto (FA)
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
Idioma:
Español
Versión:
20/04/2018
Tamaño del archivo:
5.5 MB
Nombre del archivo:
FA00006Tes_Catalogo Temperatura_1818.pdf
-
-
-
Línea de producto (FA)
温度計
プロセス産業向けの温度計 および伝送器
Idioma:
Japonés
Versión:
17/02/2020
Tamaño del archivo:
38.9 MB
Nombre del archivo:
FA00006TJA_2020.pdf
-
-
-
Línea de producto (FA)
Mesure de température
Capteurs et transmetteurs pour les industries de process
Idioma:
French
Versión:
20/12/2019
Tamaño del archivo:
11.3 MB
Nombre del archivo:
FA00006TFR-1919-PVTEMP-BD.pdf
-
-
-
Declaración EU
Product family: Industrial modular thermometer, LOW COST RTD GENERAL PURPOSE, MAGPHANT, Plugs RTD direct contact, PROCESS RTD DIR ECT CONTACT, PROCESS RTD DIRECT IN CONTACT, Process RTD explosion proof, PROCESS RTD GENERAL PURPOSE, PROCESS RTDHEAVY DUTY, PROCESS RTD HYGIENIC, PROCESS TC DIRECT CONTACT, Process TC direct in contact, PROCESS TC EXPLOSION PROOF, PROCESS TCGENERA L PURPOSE, PROCESS TC HEAVY DUTY, RTD-THERMOMETER
Product root: DTT31-, DTT31L-, DTT35-, DTT35L-, GPTL-, MLTTS00-, MLTTS01-, OTR31-, OTR35-, OTR90-, OTR91-, OTR92-, OTR93-, OTR94-, OTR95-, OTR96-, T13-, T14-, T15-, T53-, T54-, T55-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TH11-, TH12-, TH13-, TH14-, TH15-, TH17-, TH18-, TH27-, TH51-, TH 52-, TH53-, TH54-, TH55-, TH56-, TM401-, TM411-, TMR31-, TMR31L-, TMR35-, TMR35L-, TMT142C-, TMT142R-, TMT162C-, TMT162R-, T MT470L-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TSM187-, TSM487-,<b r/>TST187-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST487-, TST602-, TST90-, TTR31-, TTR35- {ZMMM_
EN ES 20/12/2021Idioma:
Inglés
Versión:
20/12/2021
Tamaño del archivo:
156 KB
Nombre del archivo:
EC_00568_02.21.pdf
-
Buscar piezas de repuesto por número en el dibujo
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Fixing kit cpl. TMT8x/7x USA(american)
-
partes adicionales
Referencia71044062 -
-
-
partes adicionales
Referencia71386275 -
-
Display HART5 + fitting kit + twist protection
-
partes adicionales
ReferenciaTMT142X-DA -
-
Display HART7 + fitting kit + twist protection
-
partes adicionales
ReferenciaTMT142X-DB -
-
Housing cover blind, Alu + O-ring
Número de dibujoReferenciaFTMT142X-HI -
-
Housing cover cpl. for display, Alu + O-ring
Número de dibujoReferenciaFTMT142X-HL -
-
Display HART5 + fitting kit + twist protection
-
partes adicionales
ReferenciaTMT162X-DA -
-
Display PA/FF + fitting kit + twist protection
-
partes adicionales
ReferenciaTMT162X-DB -
-
Display fitting kit + twist protection
-
partes adicionales
ReferenciaTMT162X-DC -
-
Housing cover blind, Alu + O-ring
Número de dibujoReferenciaFTMT162X-HI -
-
Housing cover cpl. for display, Alu + O-ring
Número de dibujoReferenciaFTMT162X-HL -
-
TC Insert TU121, General Purp, US Style
Número de dibujoReferenciaATU121- -
-
Enclosure TU401, US Style
Número de dibujoReferenciaFTU401- -
-
Terminal Head TA30H
Número de dibujoReferenciaFTA30H- -
-
Terminal Head TA30R
Número de dibujoReferenciaATA30R- -
-
Thermowell TU54, Flanged US Style
Número de dibujoReferenciaETU54- -
-
Electronic TMT142E
-
partes adicionales
ReferenciaTMT142E- -
-
Electronic TMT162
-
partes adicionales
ReferenciaTMT162E- -
-
iTEMP TMT181, Head Transmitter PCP
-
partes adicionales
ReferenciaTMT181- -
-
iTEMP TMT182, Head Transmitter HART
-
partes adicionales
ReferenciaTMT182- -
-
iTEMP TMT82, Transmitter HART
-
partes adicionales
ReferenciaTMT82- -
-
iTEMP TMT84, Transmitter PA
-
partes adicionales
ReferenciaTMT84- -
-
iTEMP TMT85, Transmitter FF
-
partes adicionales
ReferenciaTMT85- -
-
Housing TMT142G
Número de dibujoReferenciaFTMT142G- -
-
Housing TMT162
Número de dibujoReferenciaFTMT162G- -
-
Readwin 2000 Operation + Read. software
-
partes adicionales
ReferenciaREADWIN- -
-
Display Unit Head Transmitter
-
partes adicionales
ReferenciaTID10- -
-
Commubox FXA195
-
partes adicionales
ReferenciaFXA195- -
-
TC Assembly TH55, Spring US Style
-
partes adicionales
ReferenciaTH55- -
-
Mounting bracket,North American region standard model,stainl.steel wall/tube 2"
ReferenciaTMT162A-MA -
Cable gland NPT1/2, North American region standard model,2xD0.5 cables
ReferenciaTMT162A-MB -
Mounting bracket 2"tube V4A
ReferenciaTMT162A-MD -
Cable gland NPT1/2, D4.5-8.5 IP68
Referencia51006845 -
Mounting bracket SS316L, tube 1,5-3"
Referencia51007995 -
Spare Parts Kit Cover TA30R
ReferenciaXPT0004- -
Configuration Kit TXU10
ReferenciaTXU10-
