Medición de nivel
por columna hidrostática Deltapilot FMB50

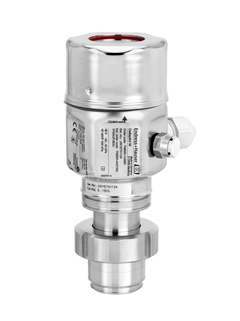

Cabezal de acero inoxidable Deltapilot FMB50 ©Endress+Hauser

Principio de medición de la presión

  • Cabezal de acero inoxidable Deltapilot FMB50

Sensor de presión compacto con célula de medición Contite para la medición de nivel por columna hidrostática

El transmisor compacto Deltapilot FMB50 con célula de medición Contite resistente a la condensación se usa típicamente en aplicaciones de proceso e higiénicas.
Está pensada para la medición de nivel en aplicaciones con productos líquidos y pastosos en contenedores abiertos o cerrados, y es insensible a la posible formación de espuma. Destinado a sistemas de seguridad SIL 2.

  • Cálculo de precios tras inicio de sesión y configuración

Selección rápida

Elija entre nuestras opciones recomendadas
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

FMB50
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Componentes adicionales

  • Ventajas

    • Célula de medición Contite sellada herméticamente y resistente a la condensación, exactitud elevada del punto de referencia: ±0,2 %, opcionalmente ±0,1 %, y efecto mínimo de la temperatura

    • Concepto modular para un reemplazo sencillo del indicador o la...

  • Ámbito de aplicación

    Para la medición de nivel y/o presión.

    • Conexiones a proceso: rosca, bridas y conexiones sanitarias de montaje enrasado

    • Temperatura de proceso: -10 a +100 °C (14 a 212 °F) (+135 °C (275 °F) durante un máximo de 30 minutos)

    • Rango de medida: 0,1 a 10 bar (1,5...

Características y especificaciones

Atrás

Details

  • Measuring principle

    HIDROSTÁTICO

  • Característica / Aplicación

    Transmisor de presión, para medición de nivel hidrostático con celda de medición CONTITE metálico montado al ras:
    - herméticamente soldada
    - hermético contra condensación
    - resistente al clima
    - estable a largo plazo
    - Influencias de las temperaturas más bajas

    Versión compacta

  • Especialidades

    La modularidad para dispositivos de presión diferencial y presión de proceso (pantalla reemplazable, electrónica universal)

    funciones de diagnóstico

    Celda de medición Contite herméticamente sellada (resistente a la condensación y a prueba de clima)

  • Suministro / Comunicación

    4...20mA HART:
    10,5...45V DC
    Ex ia: 10,5...30V DC
    PROFIBUS PA /
    FOUNDATION Fieldbus:
    9...32V DC (No Ex)

  • Precisión

    Estándar 0,2%
    Opcional 0,1%

  • Estabilidad a largo plazo

    0.05% de URL/año

  • Temperatura ambiente

    -40°C...85°C
    (-40°F...185°F)

  • Temperatura del proceso

    -10°C...100°C
    (14°F...212°F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    40 bar (600 psi)

  • Rango de medición del proceso

    100mbar...10bar
    (1.5psi...150psi)

  • Principales partes húmedas

    Aleación C
    316L
    revestimiento opcional AuPt

  • Conexión a proceso

    Cuerda:

    G1 1/2, MNPT1 1/2

    Brida:

    DN40...DN100,

    ASME 1 1/2"...4",

    JIS 10K

  • Conexión a proceso higiénica

    Tres abrazadera

    DIN11851

    DIN11864-1

    NEUMO

    Varivent N

    SMS

    DRD

  • Máx. distancia de medición

    100m (328ft) H2O

  • Comunicación

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificados / Aprobaciones

    ATEX, FM, CSA, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI

    Prevención de sobrellenado WHG

    SIL

    EN10204-3.1

    NACE

    3A, EHEDG

    CoC ASME-BPE

    Naval

  • Aprobaciones de seguridad

    Prevención contra sobrellenado WHG

    SIL

  • Aprobaciones de diseño

    EN10204-3.1
    NACE MR0103

  • Aprobaciones higiénicas

    3A, EHEDG
    CoC ASME-BPE

  • Aprobación marítima

    GL/ ABS/ LR/ BV/ DNV

  • Aprobaciones para agua potable

    KTW/ NSF/ ACS

  • Opciones

    Carcasa separada
    Configuración inicial del dispositivo
    Protección contra sobrecargas

  • Límites de la aplicación

    Si presurizado, uso de dos transmisores de presión para medir la presión diferencial (dP electrónico)
    Observe la proporción de la presión de la superficie : presión hidrostática

  • Measuring principle

    Presión hidrostática

  • Característica

    Transmisor de presión, para medición de nivel hidrostático con celda de medición CONTITE metálico montado al ras:
    - herméticamente soldada
    - hermético contra condensación
    - resistente al clima
    - estable a largo plazo
    - Influencias de las temperaturas más bajas

    Versión compacta

  • Suministro de voltaje

    4...20mA HART:
    10,5...45V DC
    Ex ia: 10,5...30V DC
    PROFIBUS PA /
    FOUNDATION Fieldbus:
    9...32V DC (No Ex)

  • Precisión de Referencia

    Estándar 0,2%
    Opcional 0,1%

  • Estabilidad a largo plazo

    0,05% de URL/año

  • Temperatura del proceso

    -10°C...100°C
    (14°F...212°F)

  • Temperatura ambiente

    -40°C...85°C
    (-40°F...185°F)

  • Celda de medición

    100mbar...10bar
    (1.5psi...150psi)

  • El menor rango calibrable

    10 mbar (1.45 psi)

  • Resistencia al vacío

    0 mbar abs.

  • Máx. relación de reducción

    100:1

  • Límite máx. de sobrepresión

    40 bar (600 psi)

  • Conexión a proceso

    Cuerda:

    G1 1/2, MNPT1 1/2

    Brida:

    DN40...DN100,

    ASME 1 1/2"...4",

    JIS 10K

  • Conexión a proceso higiénica

    Tres abrazadera

    DIN11851

    DIN11864-1

    NEUMO

    Varivent N

    SMS

    DRD

  • Material de la membrana de proceso

    316L, Aleación C

    Oro-Rodio

  • Junta de material

    Ninguno, celda de medición soldada

  • Llenar fluido

    Aceite inerte,

    Aceite sintético

  • Material del gabinete

    316L, Fundición de aluminio

  • Comunicación

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificados / Aprobaciones

    ATEX, FM, CSA, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI

    Prevención de sobrellenado WHG

    SIL

    EN10204-3.1

    NACE

    3A, EHEDG

    CoC ASME-BPE

    Naval

  • Aprobaciones de seguridad

    Prevención contra sobrellenado WHG

    SIL

  • Aprobación de diseños

    EN10204-3.1

    NACE MR0103

  • Aprobaciones higiénicas

    3A, EHEDG

    CoC ASME-BPE

  • Aprobaciones marítimas

    GL/ ABS/ LR/ BV/ DNV

  • Aprobaciones para agua potable

    KTW/ NSF/ ACS

  • Especialidades

    La modularidad para dispositivos de presión diferencial y presión de proceso (pantalla reemplazable, electrónica universal)

    funciones de diagnóstico

    Celda de medición Contite herméticamente sellada (resistente a la condensación y a prueba de clima)
