iTHERM ModuLine TT151

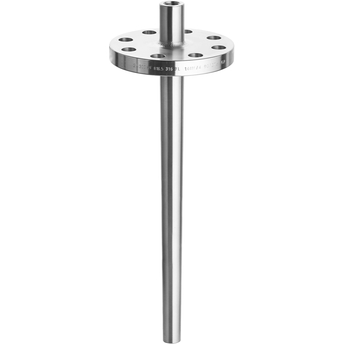

Termopozo de barra taladrada iTHERM TT151 para una amplia gama de aplicaciones industriales con condiciones de proceso exigentes ©Endress+Hauser
Termopozo de barra taladrada iTHERM TT151 para una amplia gama de aplicaciones industriales con condiciones de proceso exigentes ©Endress+Hauser

Termopozo de barra taladrada para una amplia gama de aplicaciones industriales

El diseño del termopozo se basa en las normas DIN 43772 o ASME B40.9 y además está disponible como versión universal que puede configurarse con flexibilidad. El termopozo garantiza una buena resistencia en los procesos industriales típicos. Comprende de una barra sólida taladrada con un diámetro de vástago de 9 a 50 mm. La punta puede ser recta, cónica o escalonada. El termopozo puede instalarse en una tubería o depósito del sistema mediante una selección de conexiones a proceso bridadas, en versiones roscadas o soldadas, de uso habitual.

Producto no disponible en este mercado

  • Ventajas

    • TT151 es un termopozo industrial estándar de barra taladrada a partir de una barra sólida

    • Configuración modular conforme a DIN 43772 o ASME B40.9 o como versión universal que ofrece una mayor flexibilidad

    • Es posible seleccionar la extensión, la longitud...

  • Ámbito de aplicación

    • Protege el sensor de temperatura frente a condiciones de estrés físico y químico

    • Gran robustez frente a condiciones de proceso exigentes

    • Rango de presión: hasta 500 bar (7252 psi)

    • Para uso en tuberías o depósitos

    • Mantenimiento y recalibración del punto de...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Termo pozo en barras

  • Característica / Aplicación

    metric style

    compliant according to ASME or DIN stadard
    universal use

  • Conexión principal

    internal thread:

    M14x1,5

    M18x1,5

    M20x1,5

    M27x1,5
    1/2" NPT
    1/2" NPSM

    1/2"NPSC

    G1/2"

    G2/3"

  • Máxima longitud de inmersión estándar

    1500 mm

  • Conexión a proceso

    To be

    threaded

    weld in

    with flange according to ASME or EN or ISO

  • Diámetro de la raíz del termopozo

    9…50 mm

  • Material de contacto del medio

    Wide selection of materials including:

    316

    316L

    316Ti

    347

    310

    Alloy600

    AlloyC276

    10CrMo9-10

    13CrMo4-5

    16Mo3

    A105

    C22.8

    Duplex

    Titan Gr.2

  • Parte terminada húmeda (Ra)

    < 0.8 μm (31.50 μin)

    < 1.6 μm (63.00 μin)

    DIN Standard

  • Forma de la Punta

    Straight

    Tappered

    Stepped

    partly tappered

  • Rango de temperatura

    -200…1100 °C (-328...2.012 °F)

    Depending on Configuration

  • Máx. presión de proceso (estática)

    500 bar (7252 psi)

    Depending on Configuration

  • Presión a proceso máxima a 400 °C

    depends on process connection and material
