Omnigrad S TR62
Sensor de temperatura Pt100 a prueba de explosiones

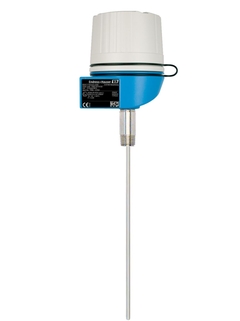

Ilustración de la termorresistencia TR62 ©Endress+Hauser

Monitorización segura de temperaturas de proceso en aplicaciones exigentes, p. ej., en la industria Oil & Gas

Este robusto sensor de temperatura está diseñado para utilizarse en aplicaciones con entornos agresivos o exigencias de seguridad importantes, por ejemplo, en las industrias química, Oil & Gas y energética. El sensor está diseñado para utilizarse en un termopozo separado. Un transmisor para cabezal opcional con todos los protocolos de comunicación habituales permite su uso con unas características de exactitud y fiabilidad de medición mejoradas en comparación con otros sensores de conexión directa por cable. El diseño modular con una diversas opciones se puede adaptar al tipo de medición. Flexibilidad de configuración.

  • Ventajas

    • Tipos de protección para uso en zonas clasificadas: seguridad intrínseca (Ex ia), antideflagrante (Ex d), equipo que no produce chispas (Ex nA)

    • Alto nivel de flexibilidad gracias a su diseño modular con cabezales terminales adaptados al estándar DIN EN...

  • Ámbito de aplicación

    • Aplicaciones exigentes

    • La industria de procesos Oil & Gas

    • Rango de medida: -200 a +600 °C (-328 a 1.112 °F)

    • Clase de protección: IP68

Características y especificaciones

Atrás

Details

  • Measuring principle

    Detector de Temperatura de Resistencia

  • Característica / Aplicación

    estilo EE.UU.

    termómetro modular

    para aplicaciones de trabajo pesado

    adecuado para áreas peligrosas

    con cuello

    para utilizarse con termopozo

  • Cabezal de terminal

    TA21H – aluminio - tapa atornillada con cadena

    TA21H – acero inoxidable - tapa atornillada con cadena

    TA30H – aluminio – con o sin pantalla

    TA30H – aluminio – una o más entradas de cables NPT1/2", NPT3/4", M20x1.5

  • termopozo / tubo de protección

    para utilizar con termopozo

  • Inserto / sonda

    aislamiento mineral (MI), flexible

  • Diámetro exterior del tubo de protección

    6.0 mm (0.24'')

  • Máx. longitud de inmersión bajo demanda

    hasta 30.000,00 mm (1.181,10'')

  • Protección de material tubo/termo pozo

    1.4404 (316L)

    1.4571 (316Ti)

    1.4749 (~446)

    Inconel 600 (2.4816)

    Hastelloy C276 (2.4819)

  • Recubrimiento opcional

    Tantalio

  • Conexión a proceso

    rosca macho:

    NPT1/2"

  • Forma de la Punta

    recto

  • Rango de temperatura de operación

    PT 100:

    -200 °C ...600 °C

    (-328 °F ...1.112 °F)

  • Máx. presión de proceso (estática)

    a 20 °C: 500 bar (7.252 psi)

  • Precisión

    clase A de acuerdo a IEC 60751

    1/3 DIN clase B de acuerdo a IEC 60751

  • Tiempo de respuesta

    dependiendo de la configuración

    t50 = 4 s

    t90 = 8 s

  • Integración del transmisor de cabezal

    si (4 … 20 mA; HART; PROFIBUS PA; FUNDACIÓN FIELDBUS)

  • Aprobaciones Ex

    ATEX II1/2D Ex ia IIIC,II1G Ex ia IIC T6

    ATEX II 2G Ex d IIC

    ATEX II 3 G Ex nA IIC T6, II3D

    IECEx Ex ia IIC T6 Ga/Gb

    IECEx Ex d IIC T6/T5/T4

    NEPSI Ex ia IIC T6

    NEPSI Ex d IIC T6

    NEPSI Ex nA IIC T6

  • Certificación

    Metrología Gost

    SIL (únicamente transmisor)

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • C
  • A
    • Nr A Order code TPR100-

      Insert TPR100

      Mineral insulated cable (MgO). Replaceable insert acc.EN60751. max. measuring range: -200...600oC (depending on configuration).

    • Nr A Order code TPR300-

      Insert TPR300

      Replaceable insert (MgO) to use with TR6x line. max. measuring range: -200...600oC (depending on configuration).

    • Nr A Order code TS111-

      Insert iTHERM TS111

      Replaceable. Metric version according DIN43735.

  • D
    • Nr D Order code TA21H-

      Terminal head TA21H

      Retainer for terminal block or head transmitter. Design: explosion proof. Cover: screwed. Ambient temp.: -40...100 oC (housing). Protection: IP66/68 (housing). Product being phased out, limited availability.

  • B
    • Nr B Order code TMT82-

      iTEMP TMT82, Transmitter HART

      2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.

    • Nr B Order code TMT84-

      iTEMP TMT84, Transmitter PA

      Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Order code TID10-

      Display for head transmitter TID10

      to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82.

    • Order code READWIN-

      Readwin 2000 Operation + Read. software

    • Order code TXU10-

      Configuration kit TXU10-

      for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.

    • Order code FXA195-

      Commubox FXA195

      Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.

  • D
    • Nr D Order code TA30H-

      Terminal Head TA30H

      Retainer for terminal block or head transmitter + optional display. Design: explosion proof. Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50 150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing).

  • B
    • Nr B Order code TMT180-

      iTEMP TMT180, Head Transmitter Pt100

      Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT181-

      iTEMP TMT181, Head Transmitter PCP

      Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT182-

      iTEMP TMT182, Head Transmitter HART

      Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, SIL2, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

  • Predecesor
